Hoja de transferencia

Mover el mouse sobre la imagen para agrandar

$4.00
Precio con puntos: 5 puntos
No hay :(
Este producto es una hoja para transferencia térmica de tarjetas de circuito electrónico o PCBs. La hoja es tamaño A4 (muy similar al tamaño carta,
HOJA5235-C_21-0

Transferencia térmica para PCBs

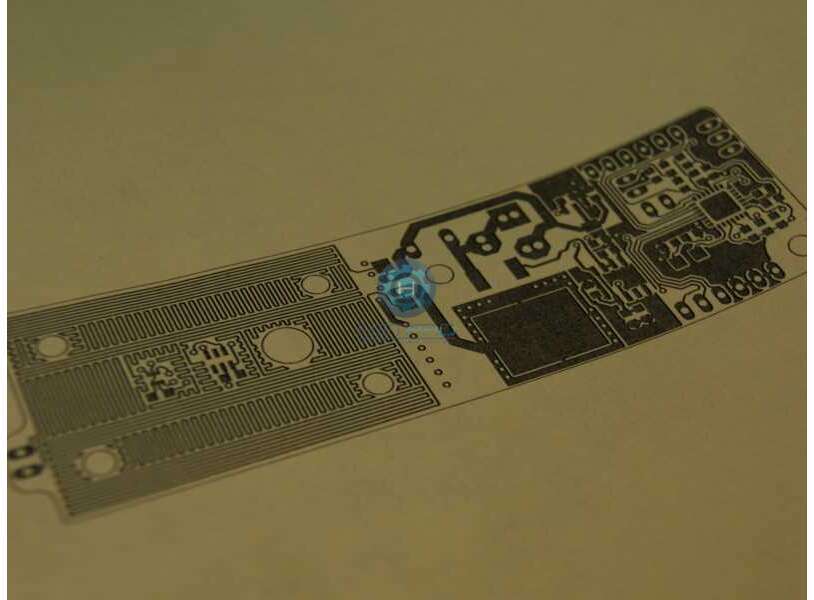

Este producto es una hoja para transferencia térmica de tarjetas de circuito electrónico o PCBs. La hoja es tamaño A4 (muy similar al tamaño carta, puede configurarse como carta en la impresora), por lo que es compatible con las impresoras convencionales. La ventaja de esta hoja es que no se deforma con el calor y que no absorbe la tinta de la impresora (tiene que ser laser). Debido a esto, es posible transferir tu diseño de PCB a una baquelita o FR4. Solamente, imprime y con una plancha transfiere tu diseño a tu PCB. Ten en cuenta la siguiente serie de pasos para poder transferir tu diseño. Revisa además nuestra sección de prototipado, donde encontraras materiales como soldadura, placas fenólicas o baquelitas, para tus PCBs. Además en nuestra sección de herramientas de laboratorio podrás encontrar herramientas de interés para tus prototipos. A continuación te presentamos una impresión de referencia sobre la hoja de transferencia térmica para PCBs.

Pasos para transferencia térmica para PCBs

  • Realizar el diseño de la tarjeta (Eagle, KidKad, Altium, Proteus, etc).
  • Seleccionar las capas correspondientes a los PADs y nets o trazas de cobre.
  • Imprimir la capa en blanco y negro sobre la superficie mas brillante de la hoja (configurando el toner al máximo).
  • Toma en cuenta que si tu diseño es para la capa inferior tienes que imprimir normal, pero si es para la capa superior tienes que aplicar espejo.
  • Una ves impreso no toques la hoja en donde se deposito la tinta.
  • Recortar el segmento de hoja con el diseño, procurando dejar un lado sin cortar para tener forma de agarrar el papel.
  • Revisar que la PCB este limpia, evitar tocarla con los dedos y si tiene grasa o suciedad limpiar con alcohol isopropilico o similar.
  • Poner el papel sobre el cobre de la PCB y colocar la plancha (previamente calentada) sobre el papel y la PCB.
  • Antes de comenzar a realizar cualquier movimiento, mantener la plancha en la posición para que el papel se adhiera a la PCB.
  • Una vez que hayan pasado unos 10 segundos proceder a mover la plancha tratando de que el papel se caliente sobre el PCB de manera uniforme sobre el PCB.
  • Mantener movimientos con ligera presión sobre el PCB, prestar principal atención en las esquinas que suelen ser el punto mas frágil de la transferencia térmica.
  • El proceso no debe de durar mas de 1 a 2 minutos ya que el papel puede expandirse e incrementar la posibilidad de un corto.
  • Una vez se haya planchado proceder a lavar la PCB bajo un chorro de agua.
  • Se recomienda desprender el papel de la PCB lentamente mientras el chorro cae en la separación entre el papel y la PCB, casi como si la presión del chorro fuera lo que hiciera que el papel se separara del PCB.

Opciones alternativas

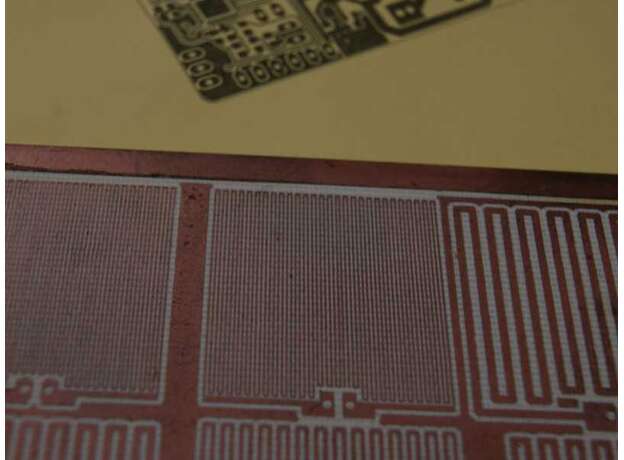

Existe la posibilidad de que puedas realizar este proceso con hoja de acetato o papel couche, sin embargo, realizarlo con esas hojas siempre requiere mas paciencia y practica. Si lo que requieres es un prototipo confiable, te recomendamos esta hoja. Te recordamos además que en HETPRO tenemos una dependencia, HTPx encargada de la parte de diseño, fabricación y ensamble de PCBs. Si requieres una cotización puedes obeterla aqui. La siguiente imagen es una muestra de la calidad que obtienes ya en un proceso de fabricación profesional.
