Diseño de PCB desde diagrama esquemático

Nuestro servicio de diseño de PCB en México te permite contar con una tarjeta electrónica que incluya tus proyectos. Te diseñamos una tarjeta electrónica también llamada PCB, con tus logos y agregados especiales. Nuestros diseños van desde 1 hasta 10 capas. Nuestros ingenieros podrán diseñar tu tarjeta.

Servicio Diseño de PCB

Tenemos la capacidad de realizar el diseño del producto con las especificaciones que el cliente necesite. Así como de entregar los archivos de fabricación o pasar directamente a la fabricación y ensamble del producto. Manejamos tiempos de entrega razonables, así como etapas de revisión del proceso de diseño. Algunas de las características del servicio son:

  • Diseño de PCB a partir de un diagrama esquemático propuesto por el cliente. El costo del ruteo se cobra por horas pero se envía un estimado de la cotización antes de comenzar.
  • Recibimos cualquier tipo de esquemático, el cliente elige las restricciones o DRC’s (Design Rule Check), así como el área de la PCB. Si se tienen otras restricciones como numero de capas o alguna geometría especifica con gusto lo podemos realizar.
  • Podemos asesorar, si el cliente lo permite y desea, en cuanto a componentes y empaquetados para reducir costos en el proceso de manufactura. Así como recomendaciones de diseño para diferentes etapas de la tarjeta
  • Diseño PCB

Ejemplos de Diseño de PCB

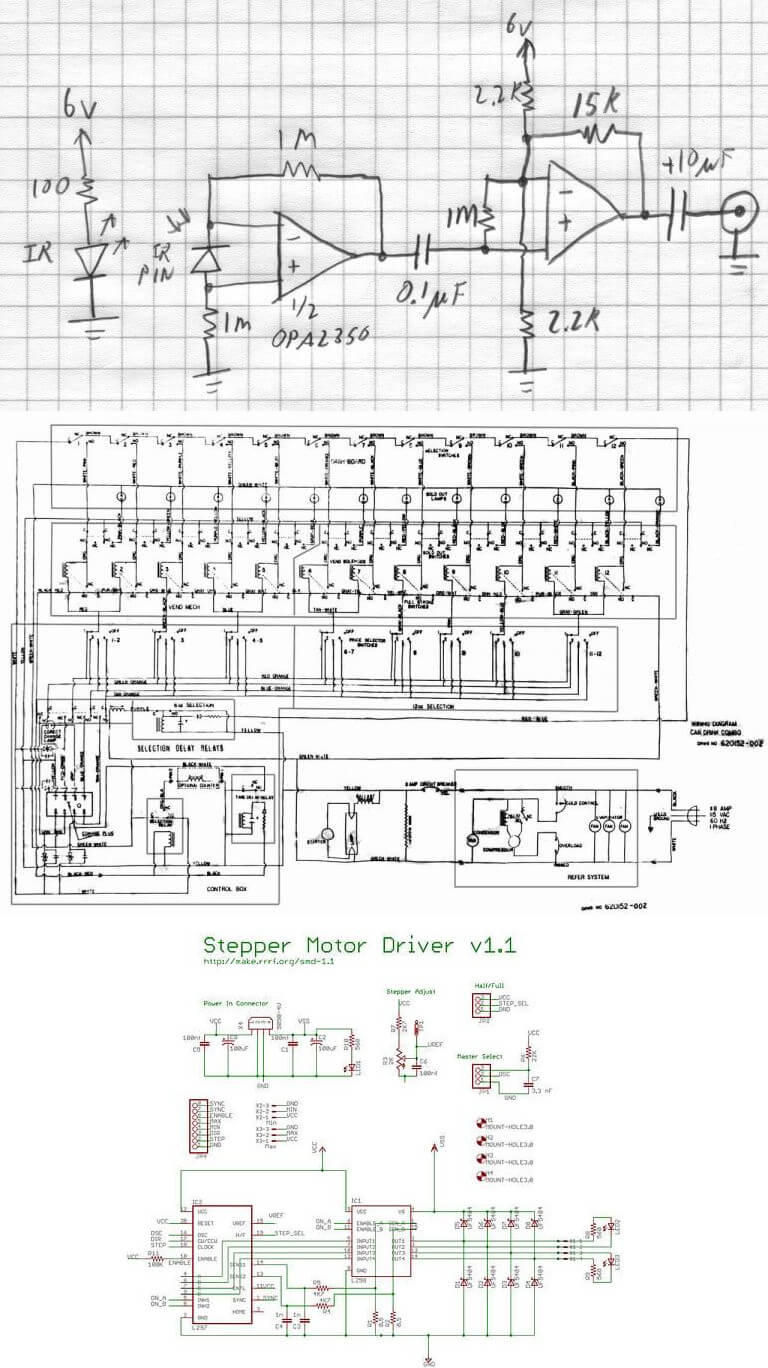

A continuación se muestran algunos casos de diagramas que podemos convertir en diseño de PCB o Layout.

Diseño de esquematicos en la fabricación de PCB's

Diagrama dibujado o en papel.

Requisitos de Diseño de PCB

En cualquiera de los casos para el diseño de PCB se requiere la siguiente información.

  • Puedes proporcionar una imagen del diagrama en formato digital ya sea escaneado o en foto.
  • Requerimos una lista de materiales con empaquetado para pasivos y activos (QFN, TQFP, 0603, 0805, DIP, etc).
  • También la información mecánica como dimensiones de la tarjeta, perforaciones, entre otras cosas.
  • Una hoja de especificaciones extras.

Para cotizar el servicio es necesario enviar una copia de su diagrama esquemático con las especificaciones básicas al correo contacto@hetpro.com.mx

Diseño de circuitos eléctricos

Ofrecemos el servicio de diseño de circuitos eléctricos. Este servicio incluye la creación de una tarjeta PCB en 1, 2 o más capas. Entonces el propósito de este servicio es el de crear un prototipo de circuito electrico que se adapte a las necesidades de nuestros clientes. Esta enfocado en profesionistas, empresas o universidades que deseen diseñar un circuito eléctrico con sus logotipos, dimensiones particulares y para dar un terminado de producto final a su prototipo. Con este servicio te entregamos:

  • Archivos de diseño en eagle cadsoft.
  • Archivos de fabricación en formato Gerber.

Para el diseño de circuitos eléctricos sólo requerimos que nos indiques o entregues un diagrama esquemático, así como las dimensiones y características de tu proyecto. Con nosotros ten la confianza de que tu proyecto es 100% confidencial, si así lo deseas podemos firmar algún tipo de convenio de confidencialidad enfocado a dicho proyecto. Nuestros ingenieros de diseño tiene más de 10 años de experiencia en el diseño de circuitos impresos y en el ensamble de prototipos.



Enlaces de interés

Galería

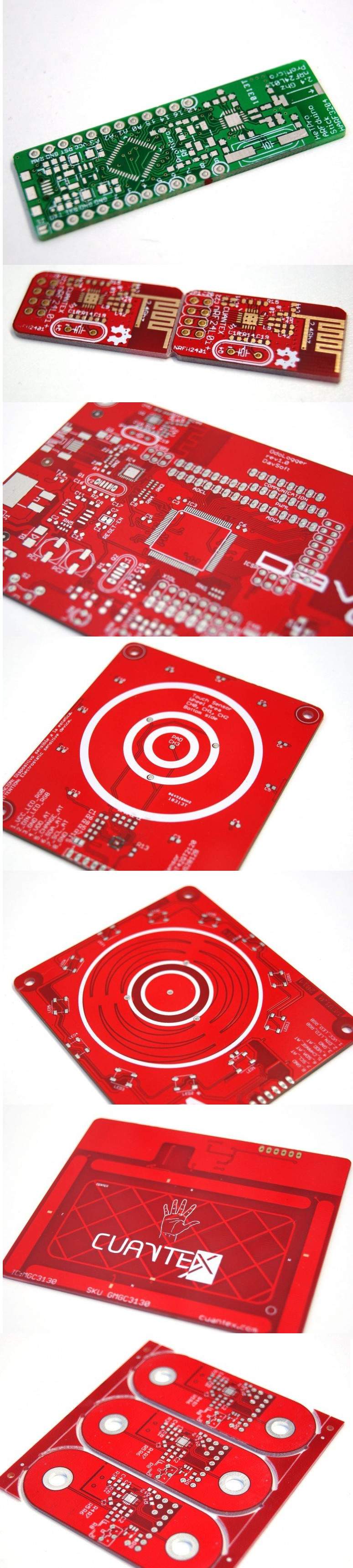

Ejemplos de Fabricación de PCB's

Te proveemos tarjetas de nuestros socios fabricantes de circuitos impresos, estamos ubicados en Guadalajara, México, sin embargo realizamos entregas a cualquier parte del país. Trabajamos la Elaboración de circuitos impresos además del diseño.
