Fabricación de PCB pequeña y gran escala

En HeTPro PCB podemos gestionar la fabricación de PCB que sean requeridas. Podemos ofrecer desde 10 piezas hasta las que el cliente necesite.
El tiempo de entrega en caso de requerir la pura PCB es de aproximadamente 2 a 4 semanas. Estos tiempos son para un rango de 10 a 1000 piezas. Algunas de las características del proceso son:
  • 1 Cara, 2 Caras o Multicapa, hasta 20 capas.
  • Color de la máscara anti-soldante: Verde, Azul, Rojo, Negro, Blanco (estándar: Verde).
  • Diferentes anchos de la PCB: 1 mm a 3.2 mm (estándar: 1.6 mm).
  • Diferentes anchos de cobre: ¼ Oz a 10 Oz (estándar: 1Oz).
  • Ancho mínimo de traza de cobre: 5mil (estándar y recomendado: >8mil).
  • Dieléctrico: FR-4, Metal, Cerámico, Teflón (estándar: FR-4).
  • Terminado de PCB: Inmersión y platinado en oro, estaño o plata, HASL (estándar: HASL).
  • Todas las cotizaciones se realizaran bajo los parámetros estándar a menos de que se especifique lo contrario por parte del cliente.

Para la fabricación de PCB requerimos que el cliente nos envíe los archivos gerbers RS274X para su cotización.

Gerber File Extension
Bottom Copper GBL
Bottom Silkscreen GBO
Bottom Soldermask GBS
Top Copper GTL
Top Silkscreen GTO
Top Soldermask GTS
Drill File TXT
Drill Station Info File dri
Photoplotter Info File gpi
Mill Layer GML
Top Paste GTP

En este vídeo puedes encontrar como generar  los archivos Gerber para tu fabricación de PCB en Eagle CAD.

Te recomendamos revisar DRCs antes de generar tus archivos Gerber.

Fabricación de PCB

Enlaces de interés Fabricación de PCB:

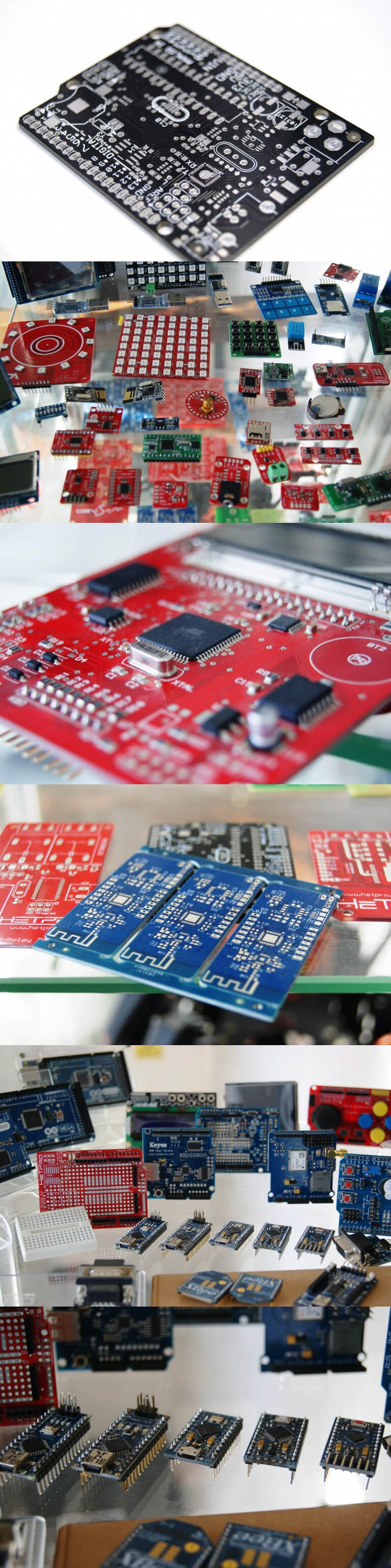

Galería:

Fabricación de PCB Fabricación de PCB



Fabricación de PCB

Fabricación de PCB

Fabricación de PCB

Fabricación de PCB

Fabricación de PCB

Fabricación de PCB

Fabricación de PCB

Fabricación de PCB

Fabricación de PCB

Fabricación de PCB Fabricación de PCB



Somos fabricantes de diseño de PCB en México,  te proveemos tarjetas de nuestros socios fabricantes de circuitos impresos, estamos ubicados en Guadalajara, México, sin embargo realizamos entregas a cualquier parte del país. Trabajamos la Elaboración de circuitos impresos además del diseño.
