¿Que es un multimetro?

Basado en el Multimetro Mastech MS8217

Para empezar, el multimetro es un instrumento de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en un mismo dispositivo. Entre los mas comunes serian el voltaje, amperes y ohms.

Actualmente el multimetro MASTECH MS8217 es de los mas completos, es por eso que nos basaremos en este mismo para ejemplificar lo que es un multimetro.

Multimetro
MASTECH MS8217
  1. Display LCD
  2. Teclado
  3. Interruptor giratorio
  4. Terminales

Display

En primer lugar describiremos el display del multimetro ya que en el podremos visualizar varios simbolos, por ejemplo:

Display
  1. Bateria baja. Como advertencia, en el momento que se presente este simbolo tenemos que reemplazar la bateria lo mas pronto posible para evitar alguna descarga electrica o en el peor de los casos una lesion personal.
  2. Indicador de lecturas negativas.
  3. Indicador de voltaje/corriente alterna. El voltaje y la corriente alterna se muestran como el promedio del valor absoluto de la entrada, calibrado para indicar el valor rms equivalente de una onda sinusoidal.
  4. Indicador de voltaje/corriente directa.
  5. El medidor se encuentra en el modo rango automatico, es decir que el medidor seleccionara automaticamente el rango con la mejor resolucion.
  6. El medidor esta en el modo de prueba de diodo.
  7. Modo de comprobacion de continuidad.
  8. Indicador para el modo retencion de datos.
  9. El medidor esta en modo de medicion relativa.
  10. °C: Escala Celsius. La unidad de temperatura.
  11. En este campo del desplay podremos ver los diferentes parametros que estemos midiendo tales como: V, mV, A, mA, µA, Ω, kΩ, MΩ, % (la unidad de ciclo de trabajo), Hz, kHz, MHz, F, µF y nF.
  12. La entrada es demasiado grande para el rango seleccionado.

Teclado

También describiremos los botones del teclado que tiene el multimetro y sus funciones, respecto a la imagen principal que tendremos de referencia y para su fácil comprensión lo describiremos en una tabla, como resultado teniendo lo siguiente:

Tabla de teclas

Posiciones del interruptor giratorio

Con respecto al interruptor giratorio del multimetro tendremos la siguiente simbologia:

Interruptor giratorio

Veremos la descripcion de cada simbolo en una tabla, por ejemplo:

Tabla descriptiva de posiciones para el interruptor giratorio

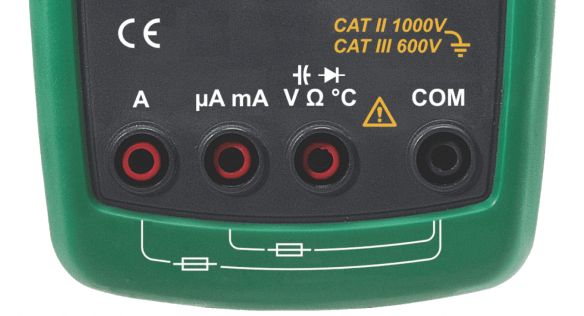

Terminales

Finalmente tendremos las terminales del multimetro:

Terminales

Veremos la descripcion de las terminales en la siguiente tabla, por ejemplo:

Tabla de terminales

Con respecto a las terminales del multimetro, podemos notar que la terminal COM es de color negro y las otras terminales de color rojo, por consiguiente cabe aclarar que al usar un multimetro tendremos dos cables respectivamente, uno rojo y el otro negro. El cable negro siempre estara conectado en el puerto COM y el rojo sera el unico que estaremos moviendo dependiendo de las mediciones que queramos realizar.

Finalmente, si este tutorial fue de tu ayuda nos agradaría dejes tu comentario o si crees que nos hizo falta algo con mucho gusto tomaremos en cuenta tu opinión. Tambien te invitamos a visitar nuestra pagina principal para que estes al pendiente de los nuevos tutoriales que tenemos en HETPRO, por ejemplo de ArduinoPCBsprogramacion y muchos mas.
