{include file="common/styles.tpl" include_dropdown=true} Lcd azul 16x2 es una pantalla con controlador JHD-162ASTNGLED

Envío GRATIS en compras mayores a $699 MXN

Valido hasta el 20 de Febrero del 2023

OEM, 07503024074000, FZ0037, Lcd 16x2 Azul

Precio

Precio de lista: $128.00
$65.00
Ahorras!: $63.00 (49%) Descuento 49%
Precio con puntos: 78 puntos
Puntos de recompensa: 3 puntos
OLCD5465

UT: K5 , UB: CA32-AC12

1852 disponibles
+

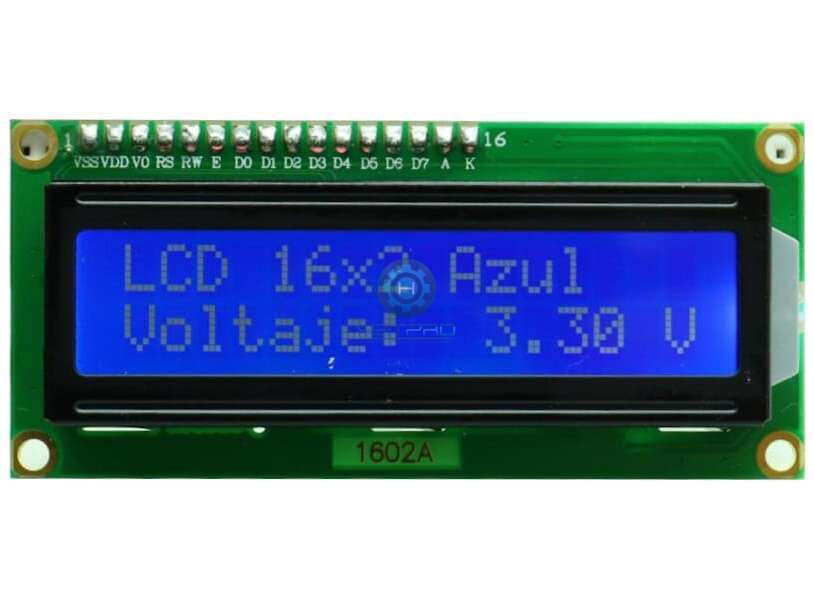

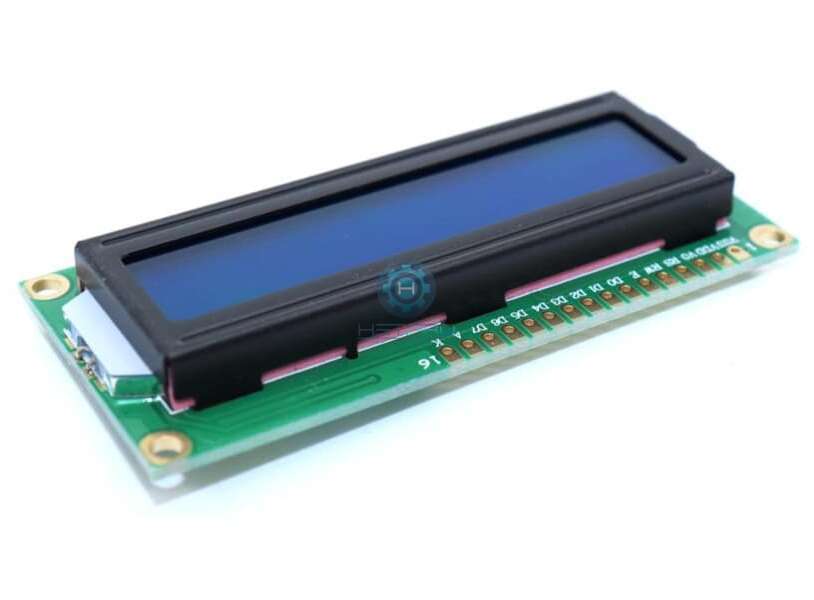

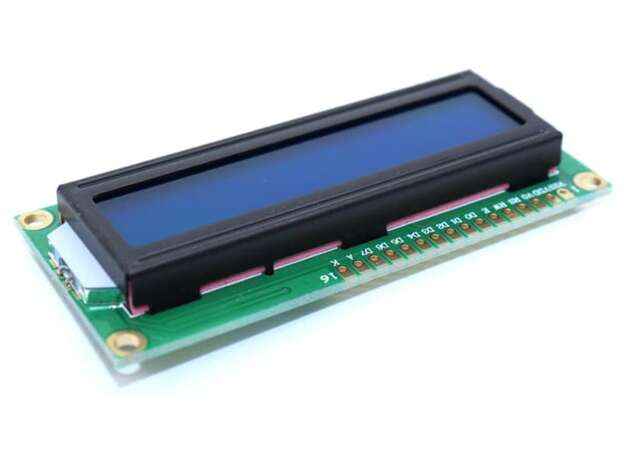

Lcd 16x2 Azul con el controlador JHD-162ASTNGLED. Es un LCD que actua como un dispositivo digital de salida. En una pantalla de cristal liquido como esta se puede visualizar 32 caracterés divididos en 2 filas de 16 elementos. La pantalla de 16x2 se programa via un puerto de comunicación en paralelo de 8/4 vías. La LCD funciona con voltajes lógicos de 5Vdc. Es compatible con Arduino y esta es una de las pantallas más utilizadas del mercado. A diferencia de la mayoría de los LCD esta pantalla tiene un fondo azul y letras blancas.

Especificaciones

  • Caracteres: display lcd 16x2 estándar.
  • Fondo: Azul.
  • Controlador: HD44780.
  • Control: 4 y 8 Bits.
  • Crea caracteres propios.
  • Ajusta el contraste.
  • Voltaje de alimentación: 5V.
  • Voltaje lógico: para entradas 3.3v a 5v.

Tutorial

https://www.hetpro-store.com/TUTORIALES/lcd-16x2-jhd162astngled/ .

Código de Arduino para la ESP32



#define RS 32
#define EN 33
#define D4 25
#define D5 26
#define D6 27
#define D7 14
#define POTENCIOMETRO 36

#include <LiquidCrystal.h>
LiquidCrystal lcd(RS, EN, D4, D5, D6, D7);

void setup(){
 Serial.begin(115200);
 lcd.begin(16, 2);
 lcd.print("LCD 16x2 Azul");

}

void loop() {
int adc = analogRead(POTENCIOMETRO);
double resolucion = 3.3/4096.00;
double voltaje = resolucion*adc;
lcd.setCursor(0,1);
lcd.print("Voltaje:");
lcd.setCursor(10,1);
lcd.print(voltaje);
lcd.setCursor(15,1);
lcd.print("V");

Serial.print("Voltaje:");
Serial.println(voltaje);
delay(1000);

}

Tutorial para usar la LCD 16x2 en Arduino
