Mbed ARM NUCLEO-F401RE Nucleo Cortex M4

mbed1

Tarjeta NUCLEO-F401RE mbed ARM

NUCLEO-F401RE Nucleo Cortex M4 mbed ARM

La tarjeta de desarrollo STM32 provee una solución accesible y flexible para el desarrollo de prototipos y nuevas ideas bajo una plataforma ARM Cortex-M4 de ST y la plataforma mbed ARM. La tarjeta se diseño bajo características tanto en el microcontrolador como en sus componentes de un sistema balanceado en potencia de procesamiento con un consumo de energía limitado. La tarjeta es compatible en pines con un Arduino y con ST Morpho.
La tarjeta no requiere ningún programador o hardware aparte debido a que integra una etapa de programación/depuración en la tarjeta basada en el ST-LINK/V2-1.

El propósito de este tutorial es aprender como registrarse en la plataforma mbed ARM para poder programar la tarjeta anteriormente mencionada.

Plataforma mbed

Mbed es una plataforma muy completa para programar la gama de estos equipos, tiene la característica de ser fácil de utilizar debido a que la programación es muy similar a la plataforma Arduino con la diferencia de que esta es en línea lo que es una ventaja.

Materiales:

Tarjeta NUCLEO-F401RE Nucleo ARM Cortex M4
Cable mini USB

Para poder utilizar esta plataforma es necesario registrarnos en la misma e ingresar  a el siguiente link : mbed

Una vez que ingresamos a esta dirección, nos mandara a la página principal de mbed. Ahí haremos clic en la parte superior derecha como lo muestra la siguiente imagen.

mbed 2

Inicio plataforma mbed

Nos mandara a otra página, en esta nos posicionaremos en la parte superior derecha de la pestaña como lo muestra la siguiente imagen.

mbed 3

Pagina principal mbed

Cuando hagamos estos pasos nos enviara nuevamente a una pestaña donde si  nosotros ya  contamos con una cuenta podemos entrar directamente, en este caso no contamos con una cuenta entonces daremos un clic en “signup” como lo muestra la siguiente imagen.

mbed 4

Iniciar con una cuenta mbed

Una vez que presionemos esa opción  nos mandara a la siguiente pagina donde  podemos seleccionar si ya creamos una cuenta anteriormente o si no habíamos creado ninguna cuenta, por lo tanto nosotros daremos clic  como lo muestra la siguiente imagen.

mbed 5

Crear una cuenta mbed

Cuando presionamos esta opción nos mandara a la siguiente dirección donde nosotros podremos registrarnos. Es muy importante  que todos los campos de esta pestaña estén completos con la información correspondiente para podernos dar de alta  correctamente. Cuando llenemos los datos damos clic en “singup” para continuar nuestro registro como lo muestra la siguiente imagen.

mbed 6

Reregistro mbed ARM

Una vez que nos registramos nos mandara a la pestaña principal  donde seleccionaremos  la  tarjeta con la que vamos a trabajar, en este caso es la NUCLEO-F401RE Nucleo ARM Cortex M4. Nos colocamos en la parte superior izquierda de la página y hacemos clic en plataformas como lo vemos en la siguiente imagen.

mbed 7

Inicio de la cuenta mbed

Cuando ingresemos a esta pestaña nos mostrara las tarjetas con las cuales podemos trabajar como lo muestra la siguiente imagen.

mbed 8

Plataformas a utilizar en mbed

En este caso nosotros tenemos que buscar entre las plataformas la tarjeta que vamos a utilizar cuando la encontremos haremos clic sobre ella como lo podemos ver en la siguiente imagen.

mbed 9

Tarjeta utilizada en el tutorial mbed

Una vez que damos  clic sobre esta plataforma nos mandara a una página donde encontraremos todos los datos de nuestra tarjeta a utilizar así como también sus características entre otras.

mbed 10

Características de la tarjeta Nucleo

Cuando nos mande a esta pestaña nosotros buscaremos el apartado donde nos habla de los drivers y el firmware en este caso es fácil de localizar debido a que se encuentra en un recuadro amarillo. Como podemos observar  primero hay que instalar el ST-LINK/V2 antes de que conectemos la tarjeta a nuestra computadora .Daremos clic en el primer link que nos aparece como lo muestra la siguiente imagen.

mbed 11

Link para descarga de los drivers

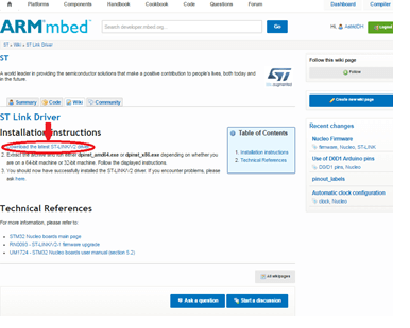

Una vez que presionemos en el Link  nos mandara a la siguiente ventana donde  tenemos las instrucciones de instalación de los drivers, lo que debemos hacer es descargar el ST-LINK /V2 como lo muestra la siguiente imagen.

mbed 12

Descarga de los drivers para mbed

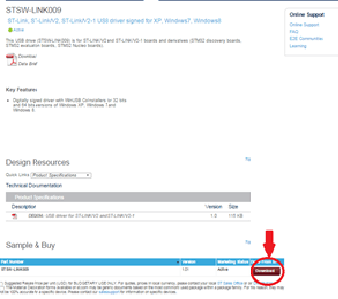

Esta pestaña nos mandara a la siguiente dirección donde podemos descargar directamente la carpeta de los drivers y daremos clic sobre esta  como lo muestra la siguiente imagen.

mbed 13

Drivers mbed

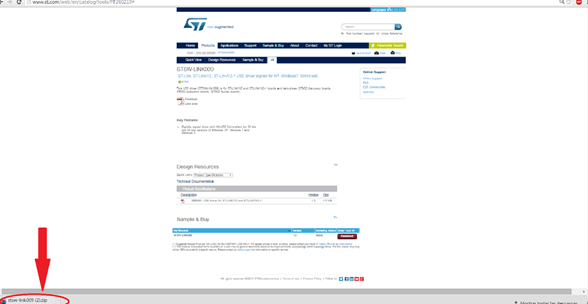

Podemos ver que se descargó automáticamente una carpeta Zip a la cual le daremos clic para poder proceder a la instalación de los drivers.

mbed 14

Carpeta de drivers para mbed

Una vez que se descarga la carpeta la abrimos seleccionamos el ejecutable dpinst_amd64.exe como se muestra en la siguiente imagen.

mbed 15

Drivers mbed

Cuando lo ejecutamos nos aparecerá la siguiente ventana a la cual debemos dar clic en siguiente para continuar la instalación como se aprecia en la siguiente imagen.

mbed 16

Instalacion de drivers mbed

Al presionar siguiente nos mostrara la pestaña donde nos pide la autorización para instalarlo por lo tanto daremos un clic en Instalar.

mbed 17

Drivers mbed

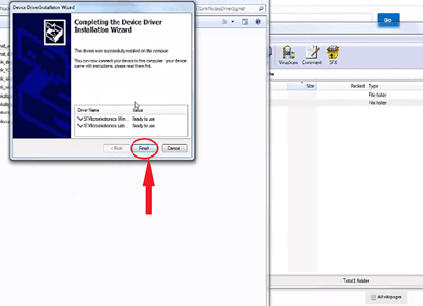

Una vez que termine la instalación nos mostrara una ventana en la cual daremos finalizar como lo muestra la siguiente imagen.

mbed 18

Drivers

Una vez finalizado el proceso regresamos a la página de descarga donde adquirimos estos drivers para procederá la descarga del firmware y daremos clic en el segundo link para la descarga del mismo.

mbed 19

Link de descarga del firmware

Nos mandara a otra página para obtener la carpeta con el contenido del firmware ahí daremos clic donde dice  descargar ST-LINK/V2firmware como lo muestra la  siguiente  imagen.

mbed 20

Descarga del firmware

Al presionar este link nos mandara a la siguiente dirección donde podremos descargar la carpeta del firmware, cuando nos encontremos en esta página presionaremos en la parte inferior derecha donde dice descarga como en la siguiente imagen.

mbed 21

Descarga del firmware

Cuando lo presionemos automáticamente  nos descargara una carpeta Zip  misma que abriremos para la instalación.

mbed 22

Carpeta del firmware

Al abrir esta seleccionaremos la carpeta llamada Windows como en la siguiente imagen.

mbed ARM

Carpeta del firmware

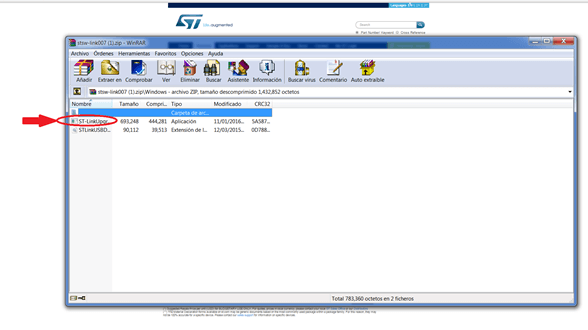

Al abrir esta carpeta seleccionaremos  el siguiente archivo ejecutable como lo muestra la siguiente imagen.

mbed ARM

Firmware mbed ARM

Cuando abrimos este archivo nos aparecerá  la siguiente pestaña donde  es necesario  tener conectado nuestra tarjeta con la computadora, para nosotros poder establecer la conexión y que identifique nuestro dispositivo.

mbed ARM

Instalando firmware mbed ARM

El objetivo de este tutorial es que se registre le usuario en la pagina de mbed para poder programar la tarjeta, como podremos ver es sencillo y  tenemos la ventaja de que la plataforma es en linea.

En el siguiente tutorial veremos como prender y apagar un LED  con la plataforma mbed ARM y la tarjeta NUCLEO-F401RE.
