Para empezar en este tutorial aprenderemos como conectar un LCD 16×2 Arduino EW162B0YMY a una tarjeta Arduino UNO para mostrar texto en pantalla.

*Nota este display tiene una distribución diferente a las pantallas convencionales, favor de revisar la hoja de datos.

HOJA DE DATOS

LCD 16x2 Arduino

LCD 16×2 Arduino EW162B0YMY





Material



Por otra parte los controladores y software Arduino lo puedes encontrar en: www.arduino.cc



Pines de comunicación LCD 16×2 Arduino

Por lo general este tipo de  pantallas LCD tiene una interfaz que se controla a 16 pines, por lo cual el microcontrolador debe manipular varios puertos a la vez para lograr mostrar los caracteres en la pantalla.

Por consiguiente pines de control son los siguientes:

  • (R/S) SELECTOR DE REGISTRO.- Controla la memoria del LCD si muestra caracteres, posición del cursor o tomar datos en la pantalla para un comando de control para saber que hacer a continuación.
  • (R/W) lectura/escritura.- Selecciona el modo de lectura o escritura
  • (E) habilitar.- Permite la escritura de los registros
  • (D0-D7) pines de datos.- Los estados de estos pines (altas o bajas) son los bits que usted está escribiendo a un registro al escribir, o los valores que usted está leyendo cuando lees.
  • (Vo) voltaje variable.- Así que con la ayuda de un potenciómetro puedes ajustar el contraste de la pantalla
  • (VDD) voltaje de alimentación.- Por lo tanto se conecta una fuente de +5V
  • (VSS) Ground.- Así que se conecta 0V(GND)
  • (VLSS) alimentación de LED de iluminación de – Cátodo 0V(GND)
  • (VLED) alimentación de LED de iluminación de – Ánodo



Pines en la LCD 16×2 Arduino – EW162B0YMY



Con respecto a lo antes mencionado la LCD 16×2  EW162B0YMY tiene los pines de conexión un poco diferente del acomodo a las pantallas estándar de este tipo, por lo tanto están distribuidos de la siguiente manera

LCD 16x2 Arduino

Pines LLCD 16×2 EW162B0YMY











Entonces una vez identificado nuestros pines, comparando con nuestra hoja de datos  quedarían lo siguiente.

IDE_PINES LCD 16x2 EW162B0YMY

Identificación de pines LCD 16×2 EW162B0YMY





 Código fuente LCD 16×2 Arduino



En cuanto a la programación haremos uso de la biblioteca con la que cuenta nuestro Arduino llamada LiquidCrystal.h, esta biblioteca ya está incluida en el software de nuestro compilador por lo tanto no es necesario agregar más bibliotecas.

Conexión LCD 16×2 Arduino

Para empezar la conexión de nuestro Arduino UNO con la LCD 16×2 Arduino EW162B0YMY se hace respecto a la siguiente tabla.

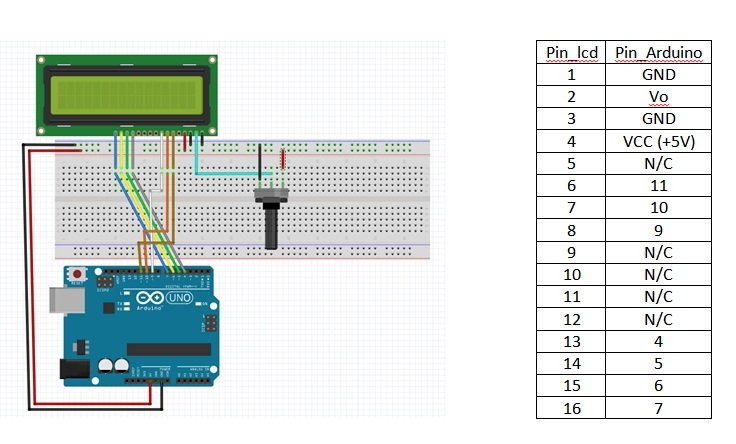

CONEXION EW162B0YMY

Diagrama de conexión LCD 16×2 EW162B0YMY





Finalmente solo queda compilar y cargar el código en el Arduino UNO.

LCD 16x2 EW162B0YMY hetpro

Texto en pantalla







Deja un comentario

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

  1. buenas tardes! tengo una duda, compre el lcd 16×2 – EW162B0YMY, seguí las especificaciones de la hoja de datos para la conexión e incuso revise el tutorial de arduino que tienen aquí como ejemplo, pero solo me muestra una linea(16, 1) con todas las matrices habilitadas por cada carácter dentro de la linea, en otras palabras solo se ve una linea negra en el primer renglón. estoy usando un código compilado en mikroc 6.6 con el archivo “.hex”, montado a una protoboard con las conexiones mínimas para un pic16f887, la compilación la simule con proteus 7.7 y 8.0 en ambas me da una correcta operación (libreria de lcd JHD162A) mas no consigo hacerlo funcionar en físico. comento que se probó el pic con otros lcd operando correctamente, e intente montar el lcd en otros circuitos que funcionan correctamente y el resultado es el mismo, incluso probé la conexión de potenciometro para variar el contraste pero solo modifica el backlight del lcd no la linea… quiza me falta algo pero no he podido encontrar el que. fuente (5v 700ma). me gustaria un poco de apoyo gracias!

    • Que tal José Raul, mencionas que tu programación esta correcta, lo que te sugiero es que revises las conexiones nuevamente y de ser posible prueba continuidad en todo el cableado, si donde probaste la LCD en los otros circuitos donde estaba el otro modelo de la pantalla(JHD-162ASTNGLED que también la tenemos publicada) recuerda que los pines tienen diferente distribución de pines, de igual manera si tienes tiempo puedes pasar a la tienda y con gusto probamos la pantalla para descartar que esta sea la falla, saludos

      • Gracias! ya pude solucionarlo, el método? me parece que fue cuestión de potencia respecto al amperaje pues de un momento a otro funciono perfectamente, aunque al principio me confundió ver un código en lenguaje ANCII recorriendose en la pantalla sin ser el código que esperaba, pero después de resetear funciono con normalidad 🙂 disculpen las molestias.
