USB-C a Dip 24 Pines TestBoard UP32-1-C-H-G-BMT-P24

Descripción

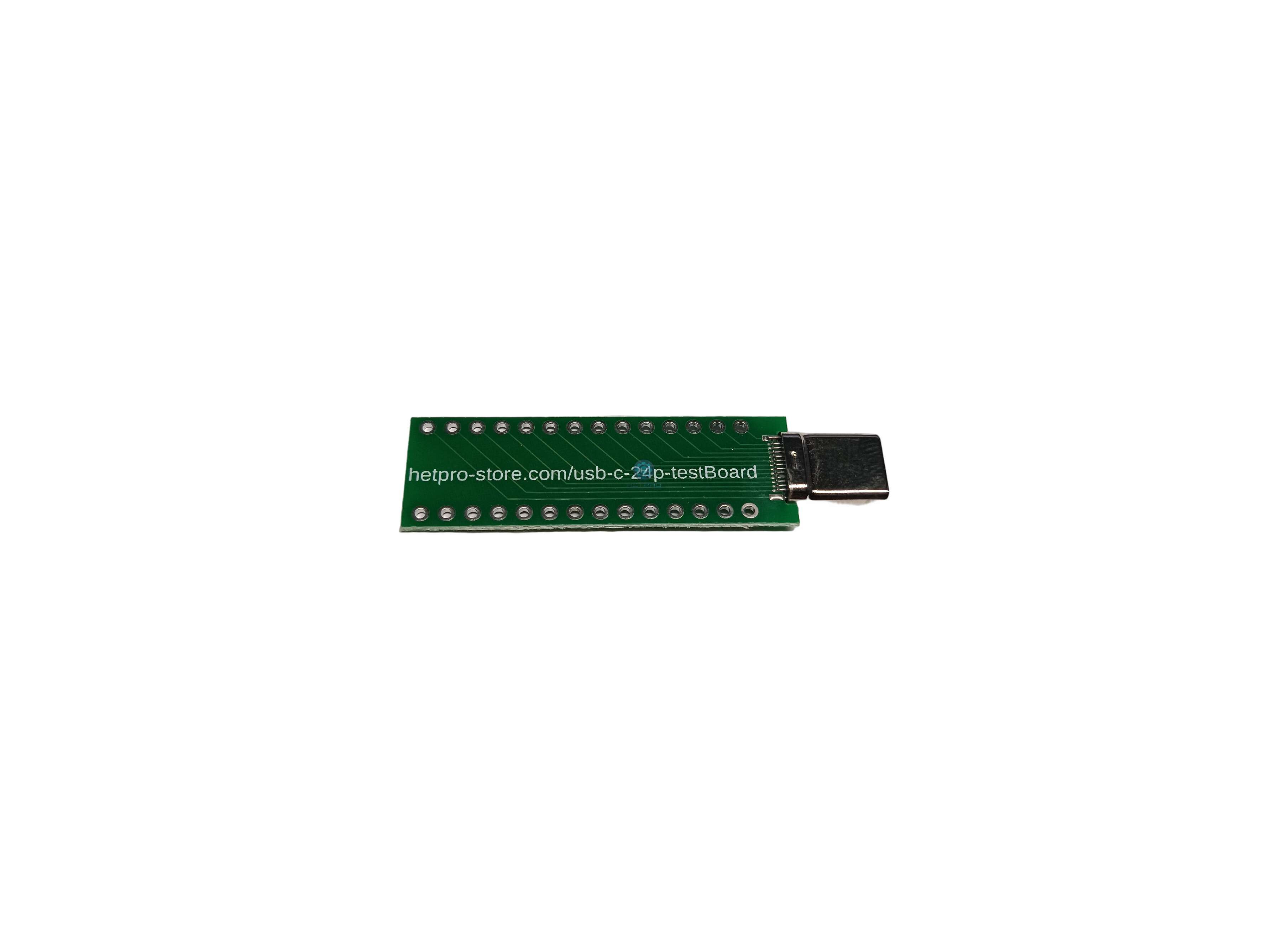

Esta tarjeta testBoard convierte un conector USB-C tipo plug de 24 pines en una interfaz DIP facil de usar, ideal para quienes desarrollan proyectos de electronica, hacen pruebas de continuidad, disenan cables o requieren acceso individual a cada pin del estandar USB tipo C.

Caracteristicas

• Conector USB-C (plug) de 24 pines, modelo UP32-1-C-H-G-BMT-P24.

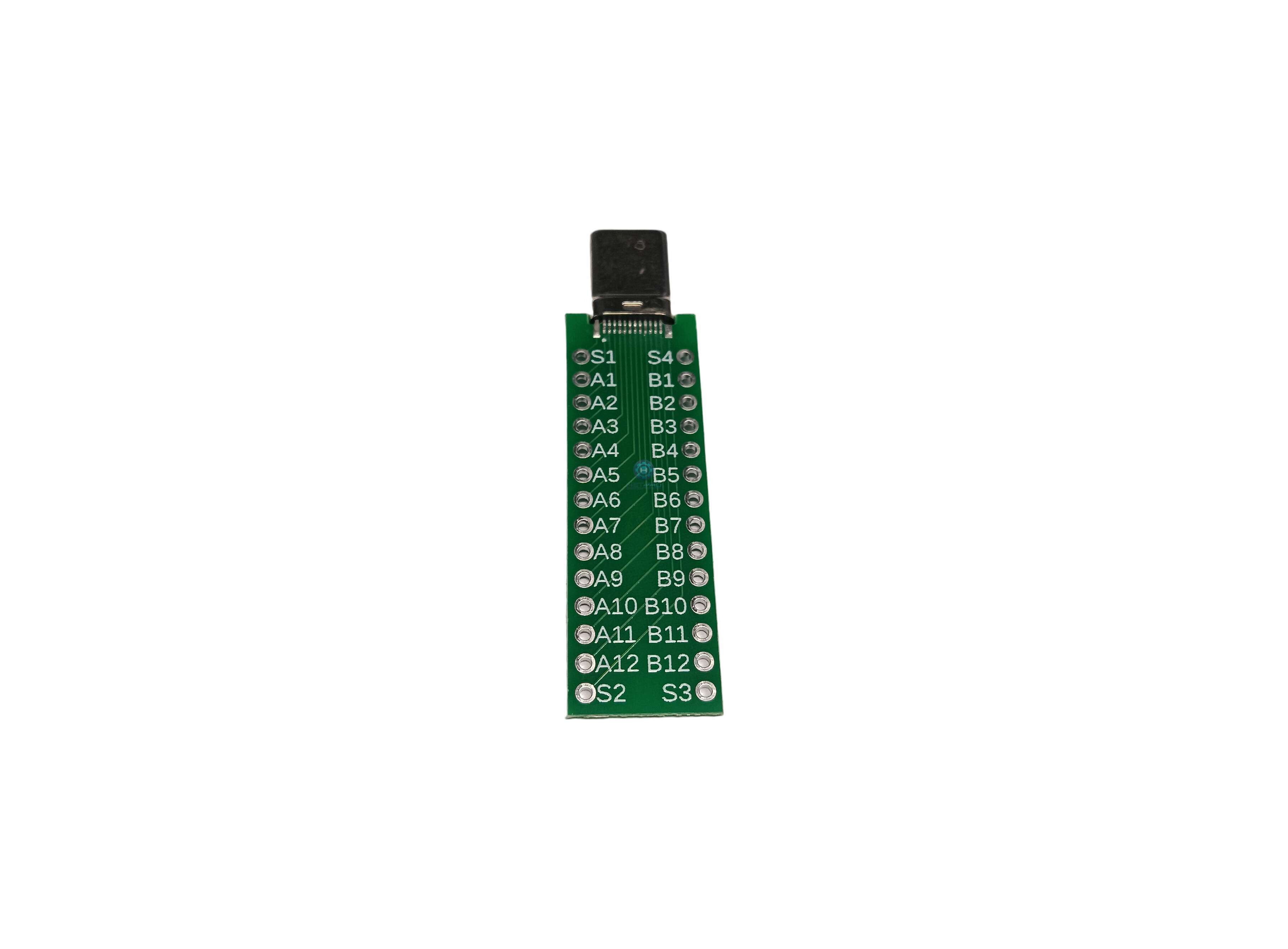

• Tarjeta PCB de doble cara con serigrafia clara: S1-S4, A1-A12 y B1-B12.
• Dimensiones de la tarjeta: 40 x 13 mm.
• Orificios con pitch de 2.54mm, compatibles con tiras de pines estandar para soldar.
• Pistas de cobre que conectan cada pin del conector USB-C a su respectivo orificio, facilitando el acceso para mediciones o cableado.
• Color verde con acabado profesional en la placa.

Aplicaciones

• Pruebas de continuidad y diagnostico de cables USB-C.
• Desarrollo de adaptadores y conversores personalizados USB-C.
• Prototipado de circuitos que requieran interfaz USB tipo C.
• Analisis de senales en los distintos pines del estandar USB-C (datos, alimentacion, CC, etc.).

Compatibilidad

Al contar con pitch de 2.54mm, esta tarjeta es compatible con protoboards, tiras de pines macho o hembra, y cables jumper estandar, facilitando su integracion en proyectos existentes.
