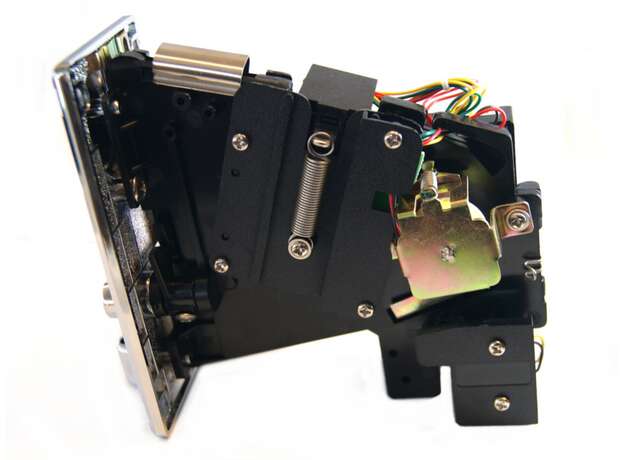

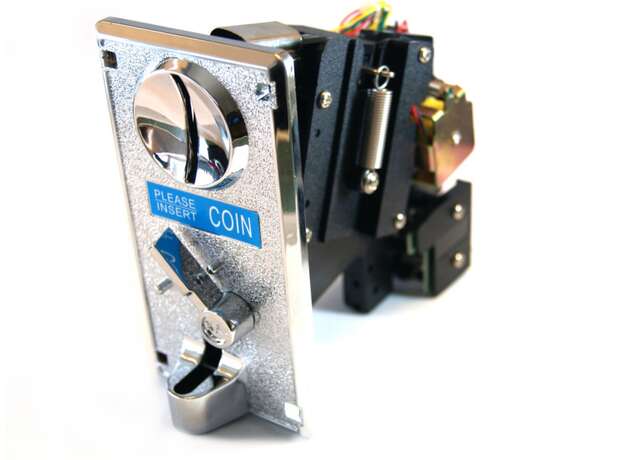

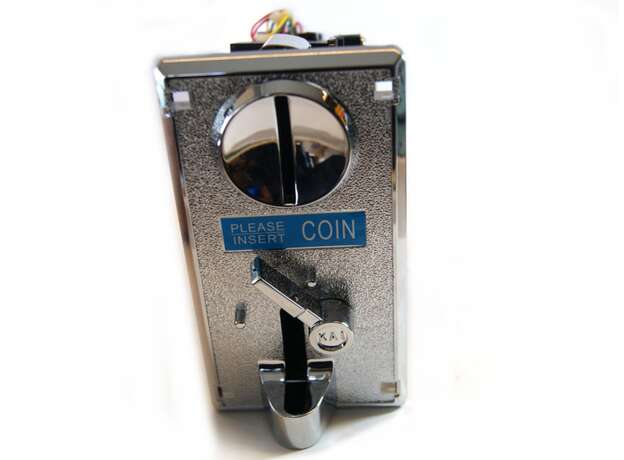

Colector plastico para monedas KAI-738

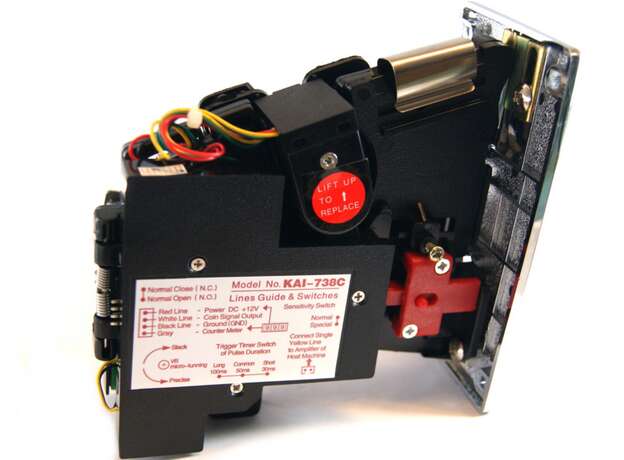

El KAI-738 es un colector de monedas que funciona a un voltaje de 12V. Permite monedas de diámetros desde los 18mm hasta los 31 mm y de grosores de 1.2mm hasta 3.1 mm.  Requiere de 3 conexiones: cable rojo (12V), cable negro (GND) y cable Gris el medidor de la cuenta.

Especificaciones

• Voltaje de alimentación: 12Vdc.
• Duración del pulso: 100ms, 50ms y 30ms.
• Switch normalmente abierto y normalmente cerrado.
• Diámetro de moneda aceptada: 18mm hasta 31mm.
• Grosor de moneda aceptada: 1.2mm a 3.1mm.

Guia de operación

1. Reemplace la ficha plástica amarilla por la moneda que desea aceptar.
2. Ajuste la apertura de la ranura de acuerdo al tamaño de la moneda aflojando el tornillo de la parte posterior del panel de metal, para bloquear la inserción de monedas mayores a la deseada.
3. Gire el tornillo de la tapa delantera para aceptar una moneda más delgada.
4. Cambie al switch normalmente abierto o normalmente cerrado.
5. Active el interruptor de temporizador:
1. Larga duración: 100ms.
2. Duración normal: 50ms.
3. Duración corta: 30mS.
6. Sintonizar el VR para la tolerancia de la aceptación de la moneda.
7. Cambia la sensibilidad de la moneda para elxtender el rango de relación de discriminación para monedas gemelas de metal o monedas con gran tolerancia.
