NXP, 7503022116733, FRDM-KL25Z, Tarjeta de Desarrollo Freedom, ARM, Kinetis, KL25Z, CorteX-M0+, MCU LQFP

Precio

$750.00
Precio con puntos: 900 puntos
Puntos de recompensa: 38 puntos
PTDR0025-BZ311-0
1 disponibles
+

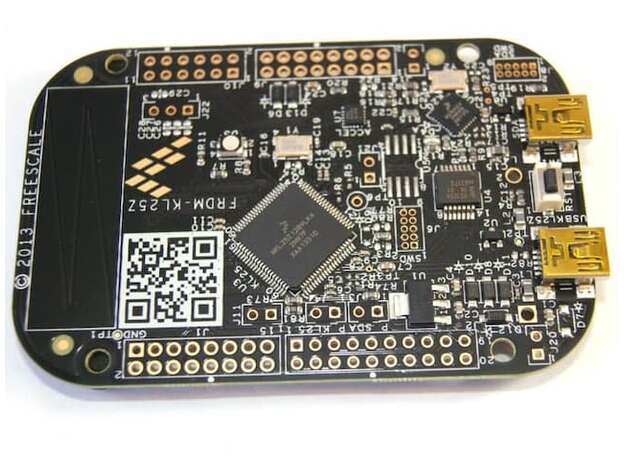

La Freedom KL25Z es una tarjeta de desarrollo para el procesador ARM Cortex M0. Incluye un procesador MKL25Z128VLK4 a 48Mhz con 128KB de memoria FLSH y 16KB de memoria RAM. También tiene un sensor táctil capacitivo integrado en la tarjeta, un acelerómetro MMA8451Q. La tarjeta Freedom KL25Z utiliza un procesador de la familia Kinetis K2x. Este es un microprocesador de propósito general de 32bits. Esta tarjeta incluye dos procesadores, uno que es usado como programador a traves de OpenSDA y el procesador Kinetis. La tarjeta también llamada FRDM-KL25Z incluye dos conectores USB. Uno llamado OpenSDA que se usa para programación y debugeo y el otro que se usa en aplicaciones con USB.

Características

  • Consumo en ultra-bajo consumo de 47 μA/MHz.
  • 128KB de memoria FLASH.
  • 16Kb para la memoria RAM.
  • Voltaje de operación: 1.71V a 3.6V.
  • Osciladores:
    • 32Khz a 40Khz.
    • 3Mhz a 32Mhz.
  • 9 Modos de ahorro de energía.
  • 4 Canales de DMA que soportan hasta 63 recursos.
  • Hasta 66 pines de entrada/salida para propósito general.
  • I2C 2 puertos .
  • 2 Puerto serial UART
  • 2 Puertos SPI de 8-bits.
  • 1 Puerto USB de baja velocidad.
  • 1 Puerto UART de baja velocidad.
  • ADC de 16 bits de tecnología SAR.
  • DAC de 12 bits.
  • Timers
  • Seis canales Timer/PWM.
  • Timer de baja energía de 16 bits.
  • RTC - Reloj de Tiempo Real.

Pines

En la siguiente figura se muestran los pines de la tarjeta Freedom KL25Z. Un dato importante es la compatibilidad con los pines de Arduino. Es importante mencionar que apesar de que tiene el mismo arreglo de pines, no necesariamente es compatible con los shields de

Arduino. Esto es porque los voltajes lógicos de la KL25Z son distintos. Una ventaja es la cantidad de pines de entrada y salida a los que se tienen acceso. A diferencia de Arduino UNO R3, que tiene 4 pines de entrada/salida y 6 canales de entrada para el ADC, La KL25Z tiene 6 ADC y 48 pines de entrada/salida.

Software Freedom KL25Z

El Software para las tarjetas Freedom KL25Z puede ser cualquiera de las siguientes opciones:
