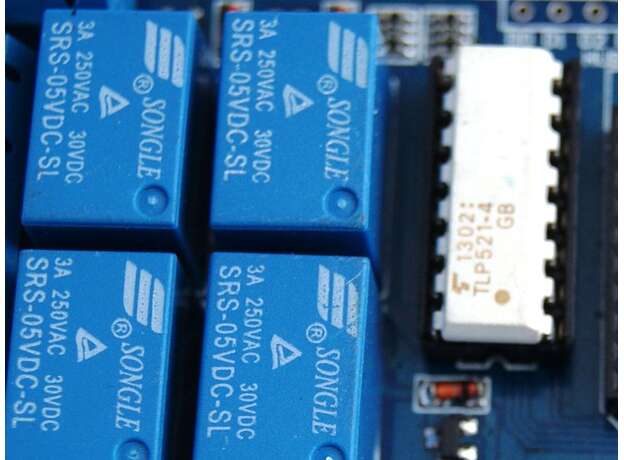

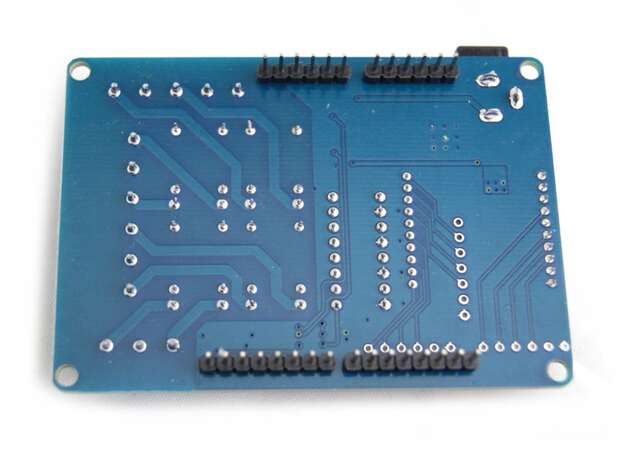

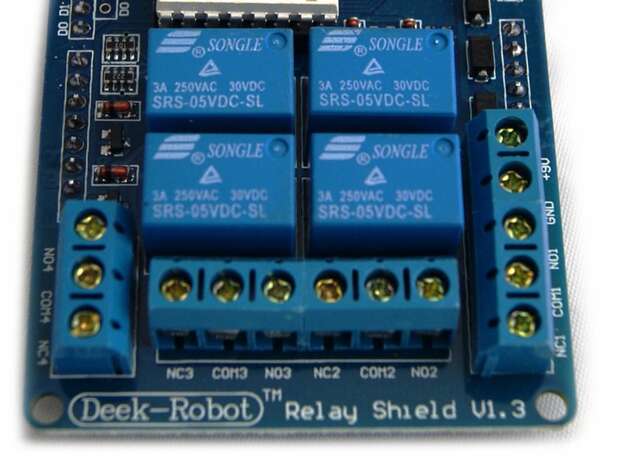

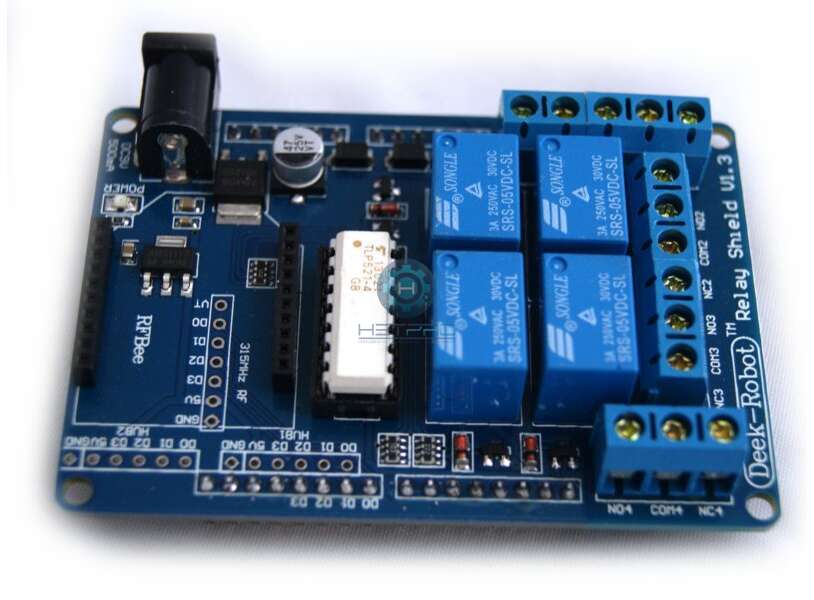

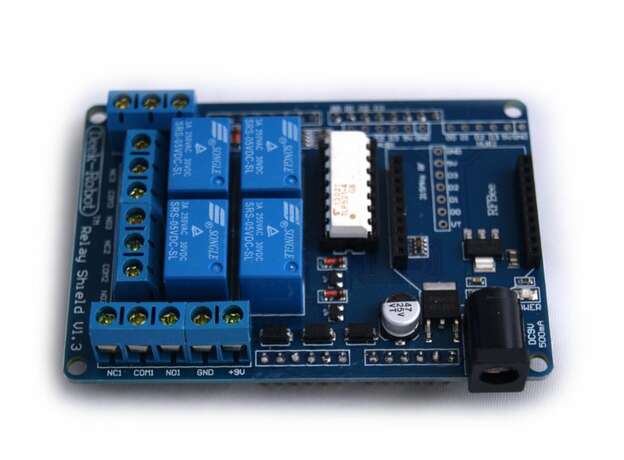

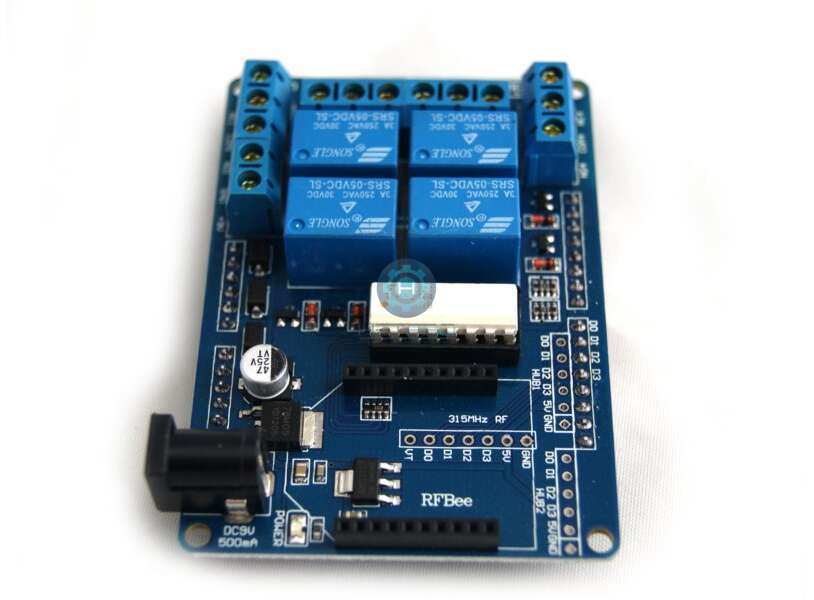

Tarjeta interfaz de potencia Shield 4 Relevadores Xbee compatible

Tarjeta con interfaz para relevadores de 4 canales. La tarjeta tiene formato shield, por lo que puede ser utilizada directamente con cualquier tarjeta arduino con formato UNO. Ademas tiene un conector XBee para usarla de manera independiente o inalambrica, junto con una entrada de energia independiente con su etapa de regulacion.

ESPECIFICACIONES

• Voltaje de entrada externo: 7V a 12V.
• Corriente de la fuente: >200mA.
• Voltaje maximo de los relevadores: 240VAC/24VDC.
• Capacidad de contacto de los relevadores: 1A 250VAC / 3A 120VAC / 3A 24VDC.
• Interfaz para XBee / BluetoothBee
• Pines de los relevadores en el código Arduino:
  int nPinRelay1 = 7;
  int nPinRelay2 = 6;
  int nPinRelay3 = 5;
  int nPinRelay4 = 4;
• Nota: Los Pines TX y RX del Xbee no estan conectados para comunicarse de modo serial con el Arduino.
