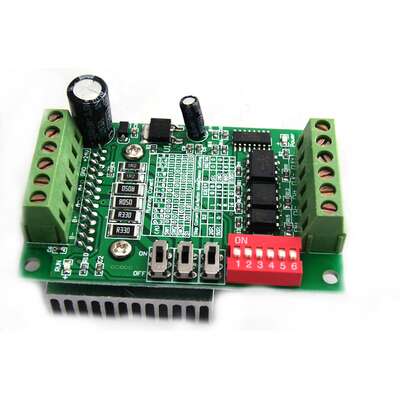

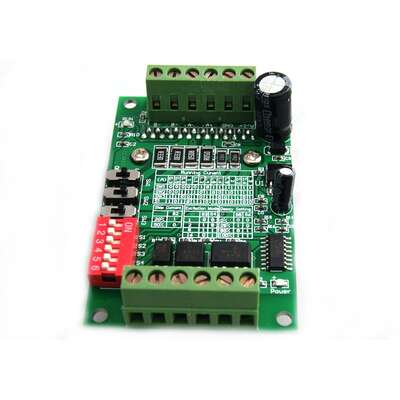

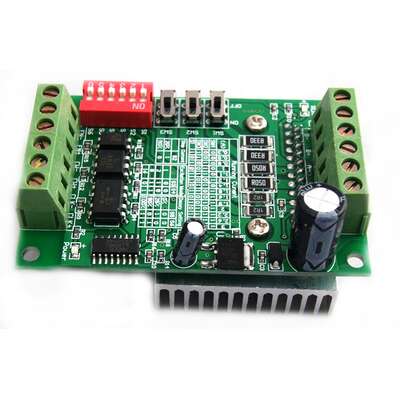

Tarjeta controladora

Mover el mouse sobre la imagen para agrandar

$285.00
Precio con puntos: 342 puntos
Puntos de recompensa: 14 puntos
14 Artículo(s)
Descuentos de mayoreo:
Cantidad 5+ 10+
Precio $270.75 $256.50
+
SVTP6560-J2-CB11

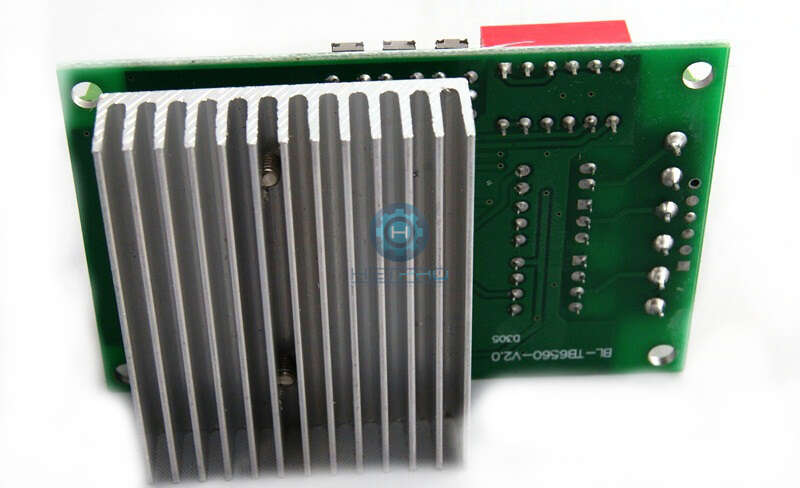

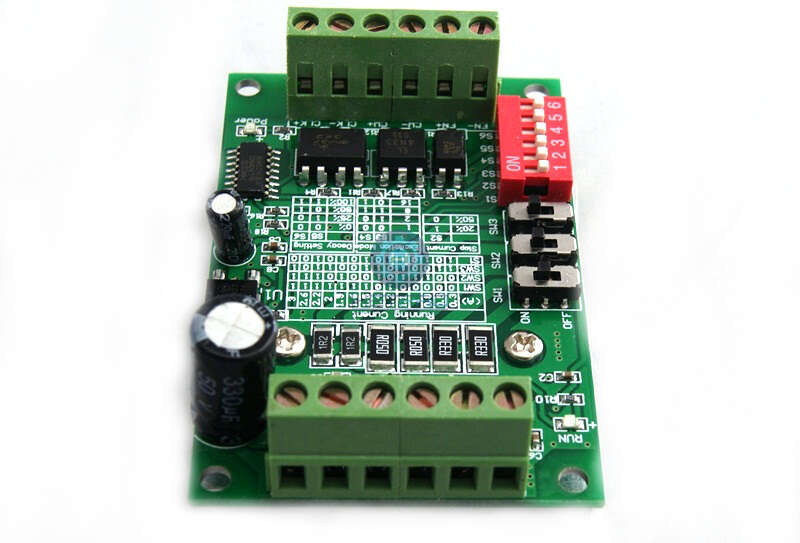

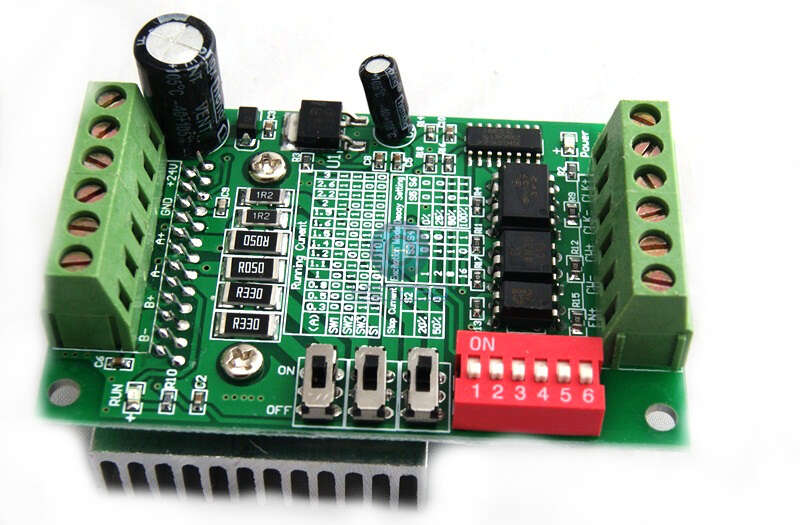

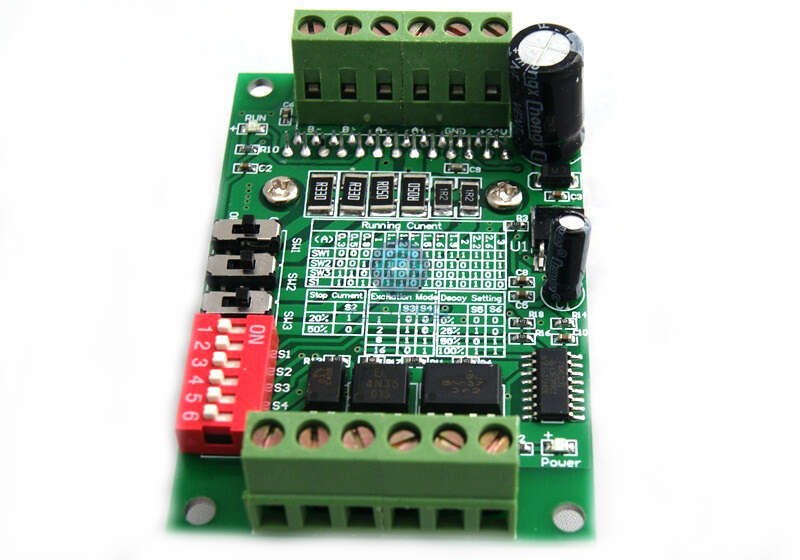

Tarjeta controladora para motores a pasos de hasta 3.5A a 24V, la tarjeta tiene optoacopladores de alta velocidad 6N137 y el controlador Toshiba TB6560AHQ con protección contra temperatura y corrientes. La tarjeta incluye terminales tipo tornillo y disipador para el controlador principal. Tiene la posibilidad de controlar los parámetros por medio de dip switch montados en la tarjeta y con la leyenda de la posición de cada uno en el silkscreen de la misma.

ESPECIFICACIONES:

  • Rango de voltaje de trabajo: 10VDC a 35VDC.
  • Voltaje de trabajo recomendado: 24VDC .
  • Etapa de acoplamiento: Optoacoplador 6N137 de alta velocidad.
  • Controlador: Toshiba TB6560AHQ.
  • Potencia máxima: 3.5A (3A recomendada).
  • Compatible con motores de 2 o 4 fases.
  • Compatible con motores de 4 y 6 cables.
  • Puede realizar paso completo, medio paso, 1/8 de paso, 1/16 de paso.
  • Ajuste de nivel de corriente.
  • Dimensiones: 50 x 75 x 35 mm

ENLACES DE INTERES:

Hoja de datos del controlador: http://www.toshiba.com/taec/components2/Datasheet_Sync/201103/DST_TB6560-TDE_EN_27885.pdf

Tutorial de HeTPro: http://hetpro-store.com/TUTORIALES/arduino/motores/tb6560-controlador-motor-pasos/
