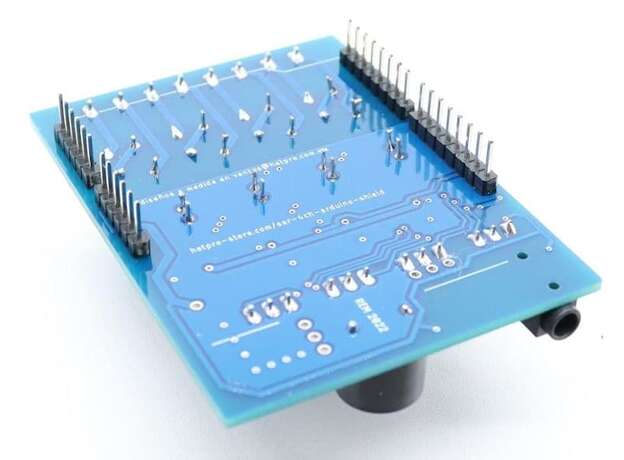

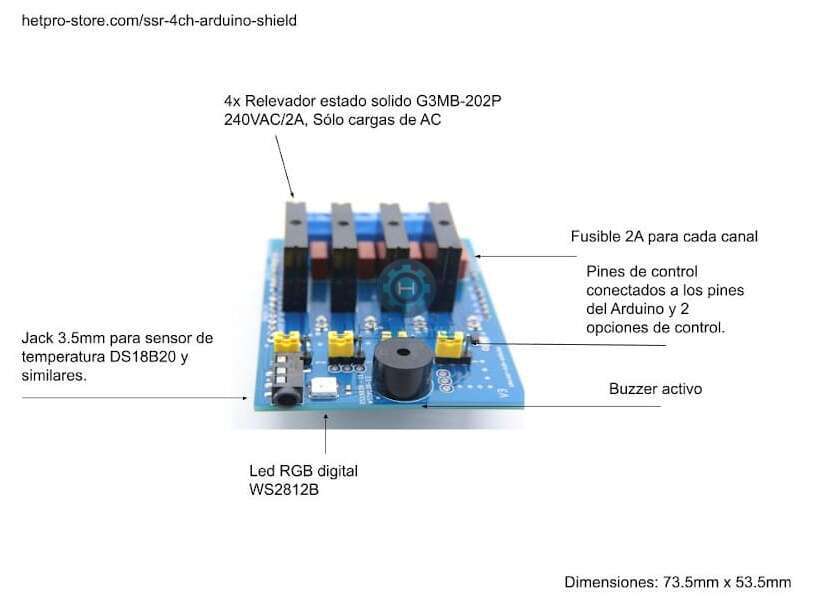

El SSR-4CH-Arduino es una tarjeta montable para Arduino-UNO-R3 la cual cuenta con 4 relevadores de estado sólido modelo G3MB-202P. Este tipo de relevador puede controlar cargas de hasta 240 VAC a 2A. El módulo cuenta con fusibles de 2A como protección contra cortocircuito. El control se hace a través de los pines digitales de Arduino:

  • Canal 1: 10 o 9.
  • Canal 2: 8 o 7.
  • Canal 3: 6 o 5.
  • Canal 4. 4 o 3.

El shield de relevadores SSR cuenta adicionalmente con un conector tipo 3.5mm de audio el cual puede ser usado para conectar un sensor de temperatura digital como el DS18B20 (Se vende por separado), o sensores del mismo tipo. Este conector se encuentra conectado al pin 11. También cuenta con un buzzer activo en el pin 13 y un led WS2812B al pin 12.

Especificaciones

  • Consumo de corriente: 150mA.
  • Voltaje de operación: 5VDC.
  • Dimensiones PCB: 73.5mm x 53.5mm x 1.6mm.

Código de Arduino

https://gist.github.com/esmarr58/ab73030bc1c699bc3f63497cce5466ee

Video descriptivo tarjeta de relevadores SSR G3MB-202P para Arduino
