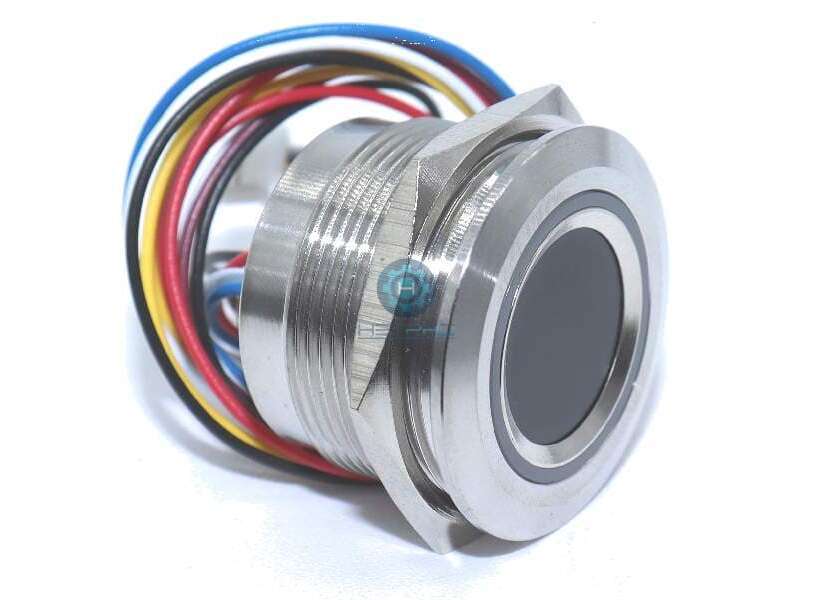

R503-Sensor-de-huella
Hover on image to enlarge
Descripción
El R503 es un sensor de huella que permite almacenar en su memoria interna hasta 200 huellas distintas. El tiempo de adquisición es de 200mS y el tiempo de respuesta es menor a 0.5s. Este módulo puede ser fácilmente conectado a un panel de instrumentos debido a su fabricación roscada. Funciona a un voltaje de 3.3V y es controlado mediante un puerto UART TTL.
Especificaciones
- Voltaje de alimentación: 3.3V.
- Corriente de trabajo: 20mA.
- Modo de comparación: 1:1 y 1:N
- Velocidad BAUD: 9600 Y 57600.
- Arreglo de sensor: 192 x 192 pixels.
- Diámetro de detección: 15mm.
- Resolución de la imagen: 508 dpi.
- Capacidad de almacenamiento: 200 huellas.
- Temperatura de trabajo: -20 a 60 grados centígrados.
- Biblioteca compatible: https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library
Descriṕción de pines:
|
Pin |
Color |
Nombre |
|
1 |
Rojo |
Alimentación 3.3V |
|
2 |
Negro |
GND |
|
3 |
Amarillo |
TX |
|
4 |
Verde o Cafe |
RX |
|
5 |
Azul |
Señal detección de dedo |
|
6 |
Blanco |
Alimentación para inducción tactil. |
Hoja de datos: https://hetpro-store.com/PDFs/R503.pdf
