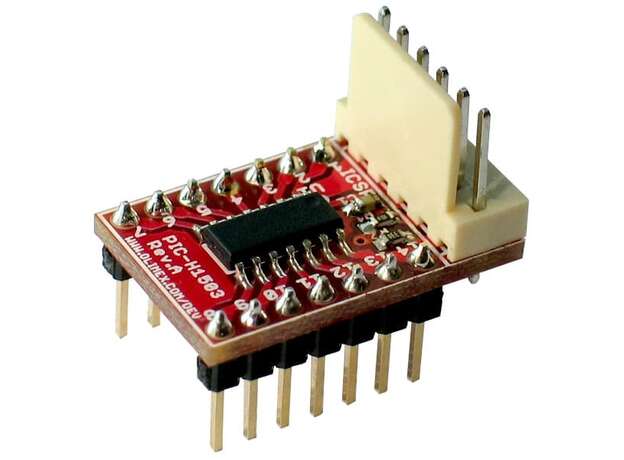

Tarjeta desarrollo PIC-H1503 PIC16F1503

Tarjeta desarrollo PIC-H1503 PIC16F1503es un pequeño procesador de 8 bits de la familia de Microchip PIC16F con 49 instricciones. En este procesador encontrará muchas características interesantes como lo son, oscilador interno, una pila de hardware de 16 niveles de profundidad, un indicador de temperatura, ADCs, 2 comparadores, 12 pines de proposito general y 4 PWMs de 10 bits. Ideal para comenzar a programar con el PIC. Para esta tarjeta se recomienda un PICKIT2 o PICKIT3.

ESPECIFICACIONES

• PIC16F1503: procesador de conjunto de instrucciones reducido de baja potencia de 8 bits con ADC, 2 comparadores, 12 pines de E / S, módulos PWM de 4 x 10 bits, osciladores integrados, indicador de funcionamiento, etc.
• Cabeceras de 2 filas (0.5 '' de distancia) para un fácil montaje en una placa de pruebas
• Conector ICSP para programación / depuración con programador compatible
• FR-4, 1,5 mm (0,062 "), máscara de soldadura roja, componente de serigrafía blanca impresa
• Dimensiones 23,62 x 15,24 mm (0,93x0,60 ").
