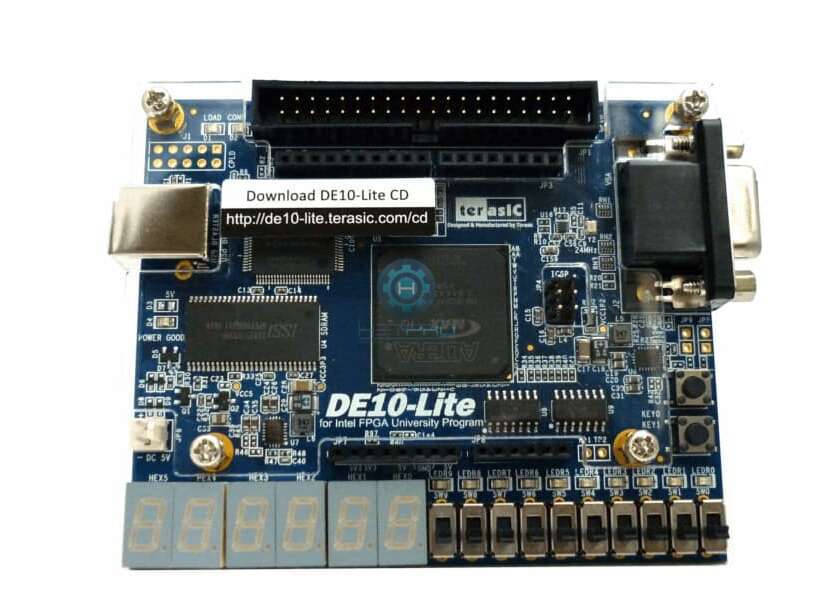

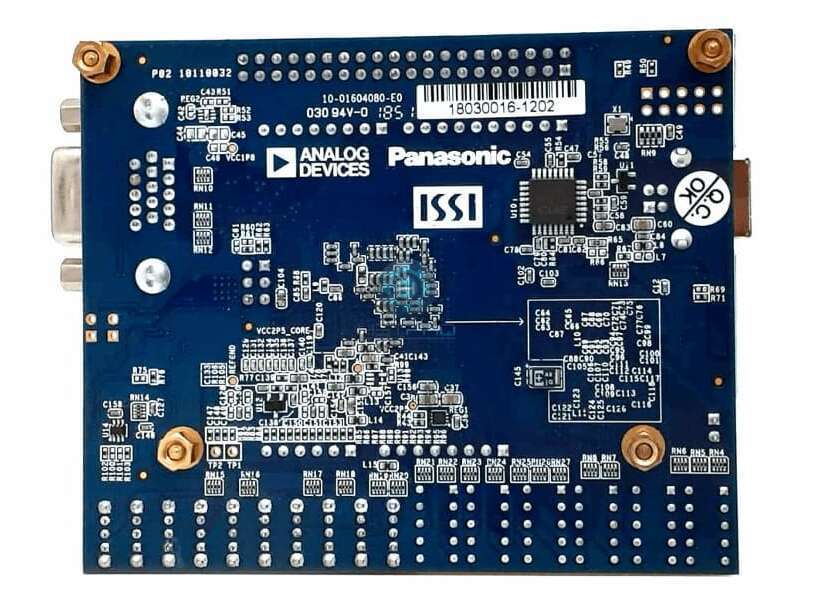

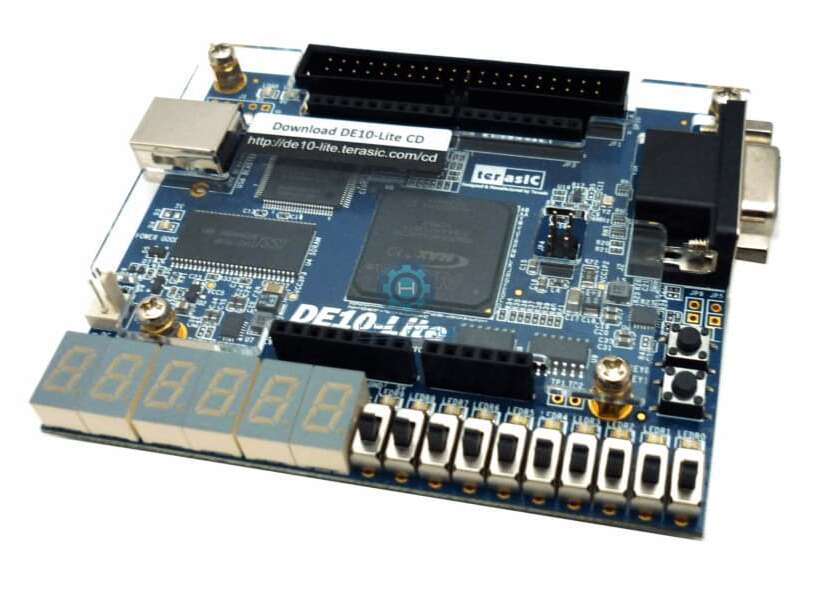

P0466 Terasic DE10-Lite Altera MAX10

La P0466 Terasic DE10-Lite esta basada en Altera MAX10 el cual tiene alrededor de 50k elementos logicos y un ADC.Esta placa cuenta con un puerto USB-Blaster integrado.

ESPECIFICACIONES

• Altera MAX10 FPGA.
• Modelo: 10M50DAF484C7G.
• 50,000 Elementos lógicos aprox.
• 1638 Kbits M9K de memoria.
• 144 18x18 multiplicadores.
• 4 PLLs de proposito general.

PROGRAMACION Y CONFIGURACION

• Programador en tarjeta mediante USB-Blaster.
• Voltaje de alimentacion 5v.

MEMORIA DEL DISPOSITIVO

• 64MB SDRAM de 16bits de bus de datos.
• CONECTORES DE EXPANSIÓN.
• Conector de expansión GPIO2x20.
• Conector tipo Arduino R3 incluyendo los 6 canales ADC.
• 4bit de resolución VGA

SENSORES

• Acelerometro.
• Switches/Botones/LEDs.
• 10 LEDs.
• 10 Slider switch.
• 2 Push Botton.
• 6 Display de 7 segmentos.
