NCP1117LPSTADT3G Regulador de Voltaje variable 1A

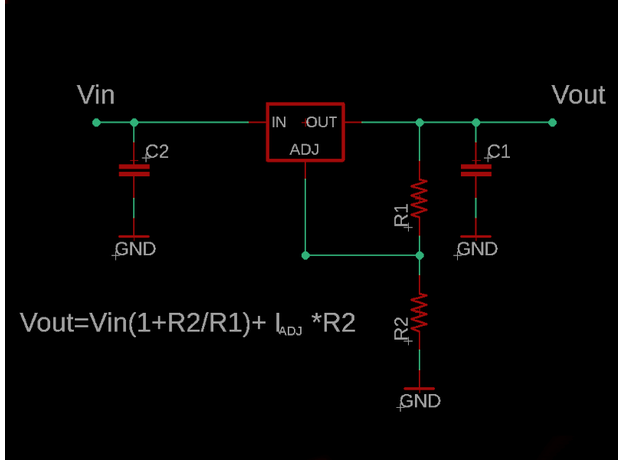

El NCP1117LPSTADT3G es un regulador de voltaje de montaje superficial de voltaje regulable y hasta 1A. La serie AMS1117 desarrolla una tensión de referencia de 1,25 V entre la salida y el terminal de ajuste. Colocando una resistencia entre estos dos terminales hacen que una corriente constante fluya a través de R1 y hacia abajo a través de R2 para establecer el voltaje de salida general. Esta corriente es normalmente la corriente de carga mínima especificada de 10 mA. Porque IADJ es muy pequeño y constante, representa un pequeño error y normalmente se puede ignorar.

ESPECIFICACIONES

• Empaquetado: SOT-223.
• Voltaje de entrada máximo: 18V
• Corriente máxima: 1A.
• Temperatura de operación: -20 a 125°C.
