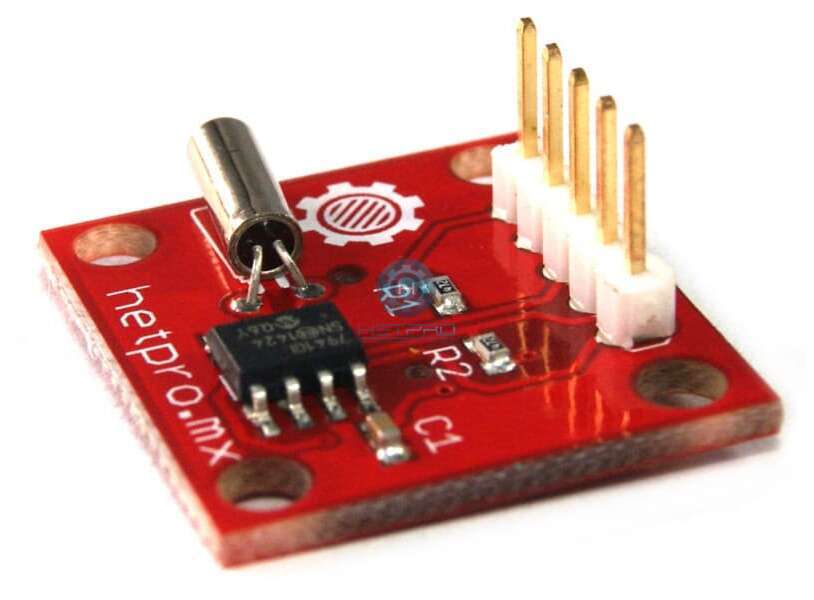

MCP79410 Módulo RTC

Este módulo RTC MCP79410 es un reloj de tiempo real (RTC en inglés) que lleva un registro del tiempo utilizando contadores internos para las horas, minutos, segundos, días, meses, años y días de la semana. Se puede configurar una alarma para todos los contadores incluyendo el mes. Para su uso y configuración utiliza el protocolo de comunicación serial I2C a una velocidad de hasta 400 kHz.

Especificaciones

• Módulo MCP79410.

• Protocolo: I2C.

• Memoria: EEPROM 1K I2C.

• Voltaje de operación: 1.8V a 5.5V.


Características

• Dimensiones: 21.41x22.46 mm.

• Marca: HeTPro.

• Cantidad: 1 pieza.

Compatibilidad

El módulo posee una salida multifuncional de canal abierto que puede ser configurada para manejar una alarma, una salida a una determinada frecuencia o una salida de propósito general. El MCP79410 se diseñó para operar utilizando un cristal de 32768 Hz.

DIMENSIONES

ESQUEMATICO
