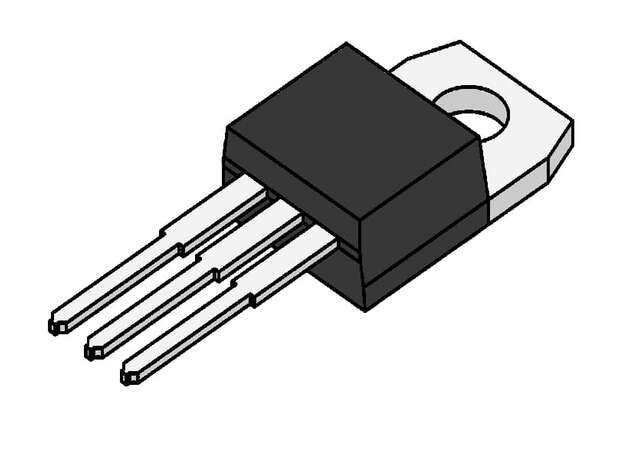

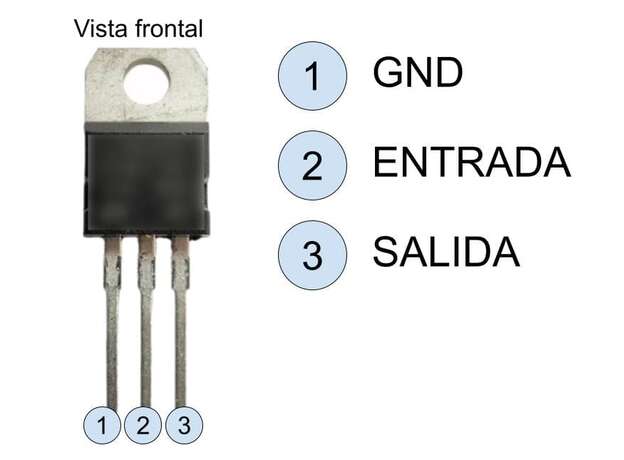

L7905CV Regulador de voltaje -5V 1.5A

El L7905CV es un regulador de voltaje que sirve para proporcionar un voltaje negativo de -5V y una corriente de 1.5A. Requiere de al menos 2 capacitores de 2.2uF y 1uF para poder funcionar correctamente.

ESPECIFICACIONES

• Voltaje de salida: -5V.
• Maximo voltaje de entrada: -35V.
• Voltaje Dropout: 1.4V.
• Corriente de corto circuito: 2.1A.

Diagrama

El L7905CV requiere de dos componentes adicionales, los cuales son 2 capacitores de 2.2uF a 50V y de 1uF para regular la salida. Es importante destacar que hay que tener cuidado a la hora de polarizar los capacitores. En el caso de los capacitores polarizados, la terminal negativa va a GND en el caso de los reguladores de voltaje negativos. La imagen del diagrama se puede ver en las imagenes del producto.
