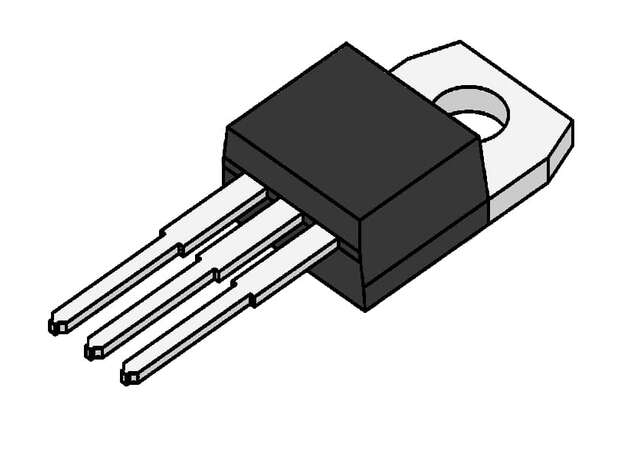

L7805CV

Mover el mouse sobre la imagen para agrandar

$8.00
Precio con puntos: 10 puntos
221 Artículo(s)
Descuentos de mayoreo:
Cantidad 5+ 10+
Precio $7.60 $7.20
+
REGB7805-GN42
El L7805CV es un regulador de voltaje fijo. Es un circuito integrado de regulación lineal. Este regulador tiene 3 pines de conexión, entrada, tierra y salida. El funcionamiento de una fuente de regulación es la de reducir o regular un voltaje a la entrada. Para que la regulación funcione se requiere de un voltaje mínimo. Entonces dicho voltaje para el regulador L7805CV es de 7V. Por ejemplo, si se alimenta con un voltaje de 35V (el voltaje máximo de entrada), el regulador se calentará mucho por toda la energía que tiene que disipar. Es recomendable trabajarlo con un disipador.

Características principales

  • Modelo: L7805CV .
  • Tipo de regulación: Fija y positiva.
  • Voltaje de entrada: 7-35V.
  • Corriente de salida: 1A.
  • Voltaje de salida: 5V.
  • Encapsulado: TO220
  • Temperatura de operación: 0 a 125 °C.
  • Corriente en corto circuito máxima: 3.3A.
  • Fabricante: STMicroelectronics.
  L7805CV

Circuito de aplicación del L7805CV

Para usar el circuito L7805CV se requieren al menos dos capacitores. Primero un capacitor a la entrada del voltaje de 0.33uF/50V (Si se usará el voltaje para la entrada, de máximo de 35V), o de 0.33uF/25V si se usará una fuente de entrada de 12V. Cualquiera de estos elementos puede ser un capacitor cerámico. Cambien para el capacitor de la entrada se puede usar uno electrolítico. Circuito para el L7805CV

Hoja de Datos
