HC-06 Bluetooth esclavo

Envío GRATIS en compras mayores a $699 MXN

Valido hasta el 20 de Abril del 2023

OEM, 7503024074239, HC-06 , HC06 modulo

Descripción
Preguntas

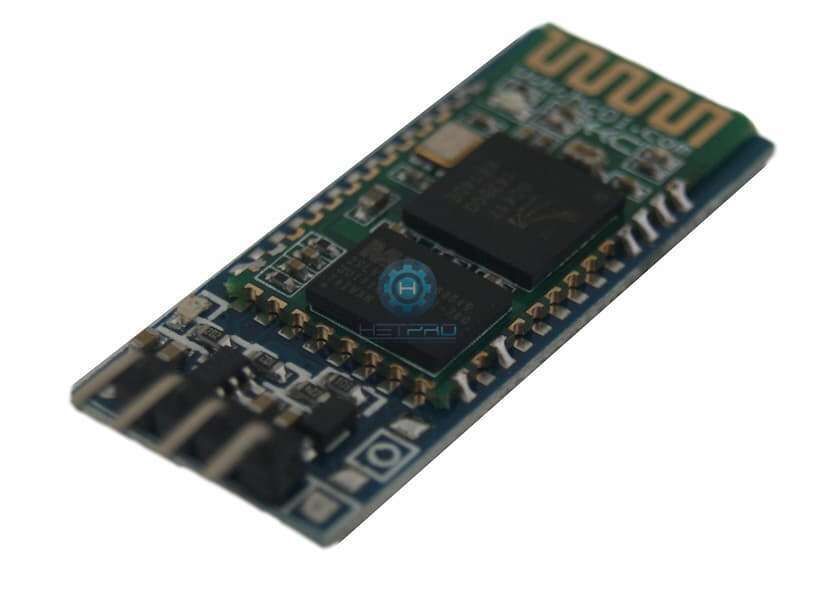

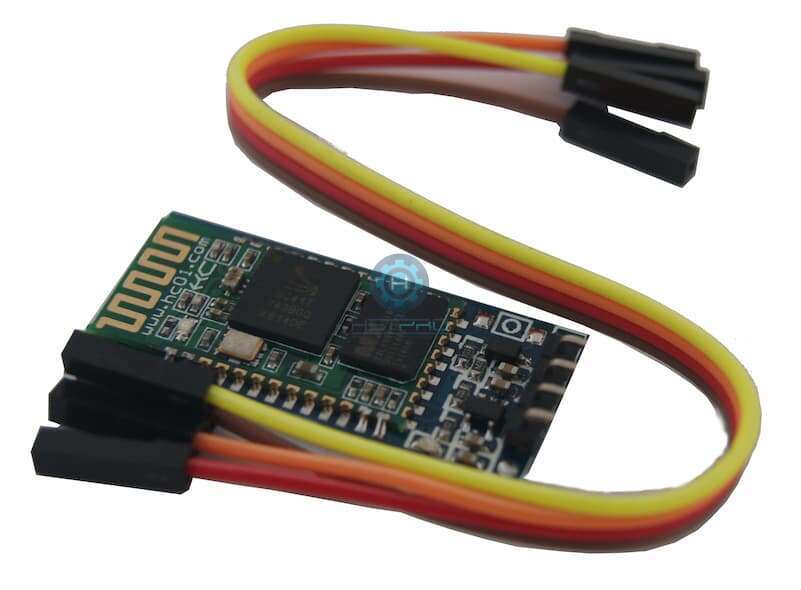

El HC-06 es un modulo Bluetooth esclavo es compatible con Arduino y funciona como un transmisor/receptor TTL. Fué diseñado para ser controlado a través de RS232. . Se controla mediante los comandos AT serial, SPP (Serial Port Protocol). Esto significa, que lo puedes controlar con un Arduino o Raspberry Pi. Permite transmitir y recibir datos a través de tecnología bluetooth sin conectar cables a los dispositivos a comunicar. Este módulo bluetooth HC-06 es 2.0 EDR (Enhanced Data Rate) a 3Mbps. Funciona a 2.4Ghz, por lo que es compatible con antenas de esa frecuencia. Ideal para aplicaciones tipo Bluetooth Arduino. Además de que es compatible con prácticamente todos los teléfonos inteligentes con Bluetooth actualmente. El módulo Bluetooth HC-06 tiene una sensibilidad a las señales de -80dBm y una potencia de transmisión de +4dBm mediante RF. Funciona de 1.8V a 3.6V (esta tarjeta viene configurada solo para 3.6V). Puedes programar el Baud Rate para tener mejor compatibilidad. Además tiene antena integrada en el PCB. A este módulo también se le conoce como Bluetooth HC06. Ideal para aplicaciones de domotica, académicas, industriales y mas.

ESPECIFICACIONES

Módulo Bluetooth HC-06.
De fácil uso y completamente encapsulado.
Antena en PCB.
Chipset: CSR.
Version de bluetooth: V2.0.
Voltaje de operación: 3.3V.
Corriente de operacion: 20 a 30mA.
Baud rates definidos por el usuario: 1200, 2400, 4800, 9600, 19200, 38400, 57600 y 115200.
- Default 9600, N, 8, 1.
Contraseña: 1234 o 0000.
Auto conexión con ultimo dispositivo conectado.
Ideal para proyectos de robotica.

HC05 vs HC06

Una de las cosas importantes a la hora de comprar un módulo bluetooth de la familia HC es que se venden módulos Bluetoot Arduino HC-06 y HC-05. ¿Que significa esto? Básicamente, el hardware es el mismo, lo que cambia el el código fuente de cada módulo bluetooth. En el caso del HC-06 viene pre-configurado para ser esclavo. En el caso del HC-05 viene pre-configurado para ser Maestro (también puede ser esclavo). Toma en cuenta que puedes inclusive recargar el código fuente y cambiar tu HC-05 a un HC-06 y viceversa. Ambos módulos son compatibles con Arduino. Una manera rápida de identificarlos es que el módulo bluetooth HC-06 solo tiene montado 4 pines, mientras que el HC-05 tiene montados 6 punes. Además de Arduino, estos módulos son compatibles con Raspberry Pi, microcontroladores y demás tarjetas de desarrollo que incorporen UART.

Configuración de comandos AT para Bluetooth HC-06

Primero que nada, es importante mencionar que los comandos son caracteres de código ASCII. En las funciones en C, por ejemplo Arduino puedes enviarlos con un Serial.println(). Vamos a ver que al final de los comandos están los caracteres \r los cuales son: CR + LF, que significan Carriage Return y Line Feed. Básicamente es un salto de linea. Serial.println() ya los considera en el "ln" si enviamos con Serial.write() los números en ASCII que corresponden en hexadecimal o decimal, son: 13 y 10 respectivamente. Por ejemplo, nosotros enviamos: AT+ADDR?\r Y el sistema responde: +ADDR:1234:56:abcdef OK Lo que nos proporciona la dirección de el módulo Bluetooth HC-06.
