Módulo de 4CH relevadores SSR G3MB-202P para ESP32-WROOM-1 de 38 Pines

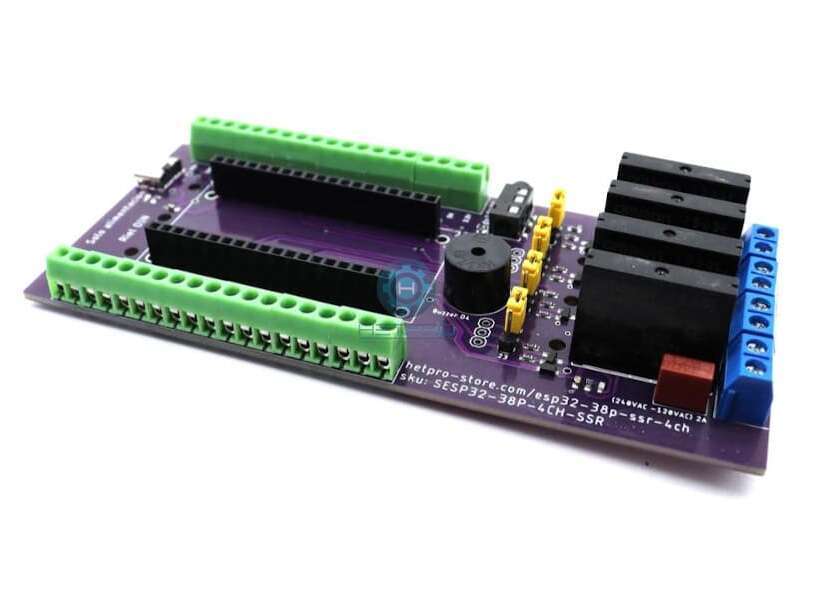

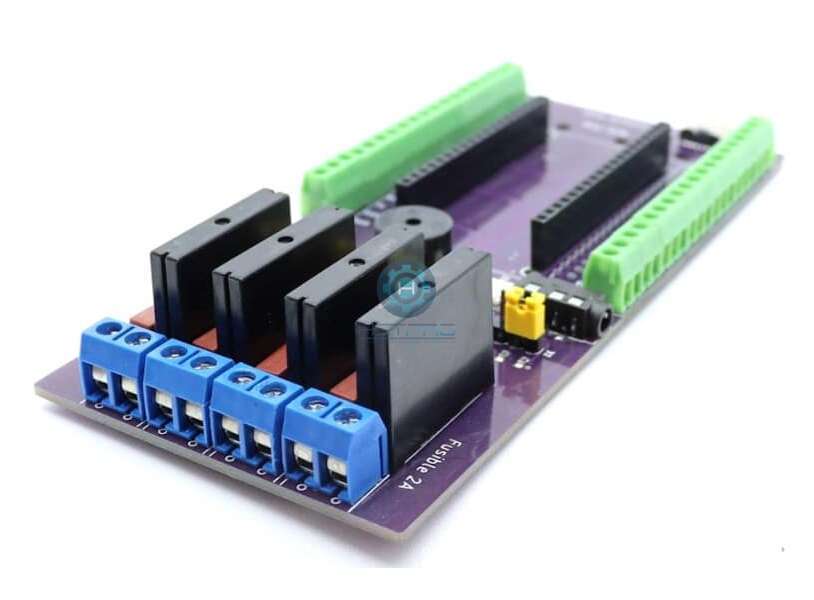

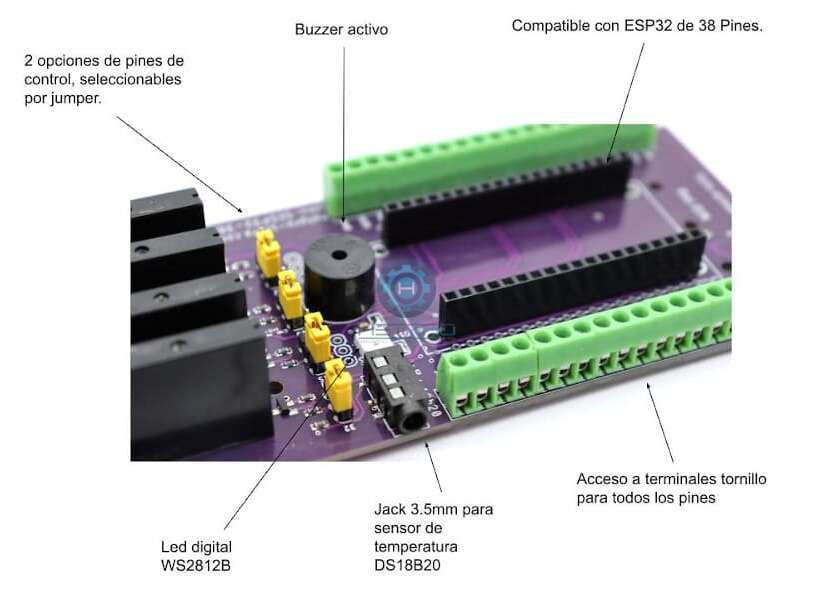

El SESP32-38P-4CH-SSR es una tarjeta electrónica que es compatible con la ESP32 de 38 pines y sirve para controlar 4 relevadores de estado sólido G3MB-202P. Estos relevadores permiten controlar cargas de AC de hasta 240V a 2A. El módulo incorpora 4 fusibles de 2A para protección. También se cuenta con un conector jack 3.5mm utilizado para conectar un sensor de temperatura como el DS18B20 (se vende por separado). Adicionalmente como periféricos adicionales, se cuenta con un led digital WS2812B y un buzzer activo. La tarjeta incluye un conector USB-C para poder alimentar a la tarjeta externamente con un eliminador o cargador de celular, aunque la alimentación también se puede obtener del conector micro-USB del ESP32. Cada pin de control de los 4 relevadores SSR puede ser seleccionado a dos opciones de control de la ESP32-38P, a traves de un jumper de selección.

Especificaciones

• Canales: 4CH.
• Módelo del relevador: G3MB-202P.
• Carga: 2A a 240VAC.
• Compatibilidad con carga DC: No es compatible.
• Voltaje de alimentación: 5VDC.
• Corriente de consumo: 200mA.
• Fusible: 2A.
• Perforaciones para adaptadores a riel DIN.
• Acceso a terminales tornillo para todos los pines.
• Tira de perforaciones adicionales para soldar cables o terminales macho.
• Dimensiones: 133.50mm x 59.5mm.

Conexiones para una ESP32-38P WROON-1

• Relevador # 1. Pines de conexión GPIO32 o GPIO13.
• Relevador # 2. GPIO25 o GPIO2.
• Relevador # 3. GPIO18 o GPIO19.
• Relevador #”4. GPIO22 o GPIO23.
• Buzzer activo: GPIO4.
• LED WS2812B: GPIO14.
• Jack 3.5mm para sensor de temperatura: GPIO27.
