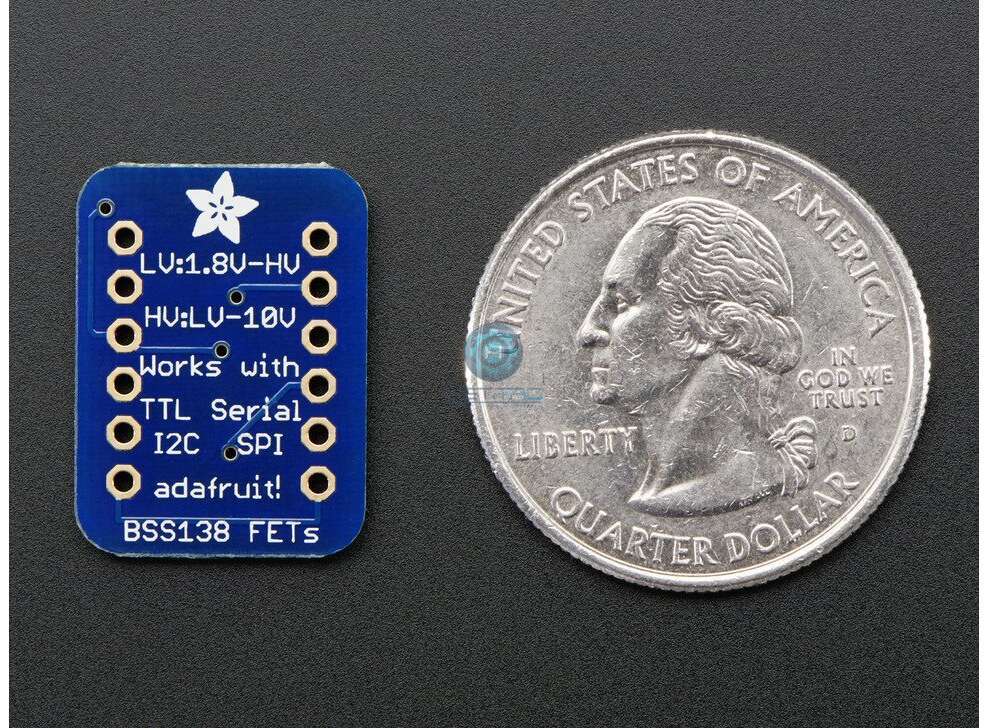

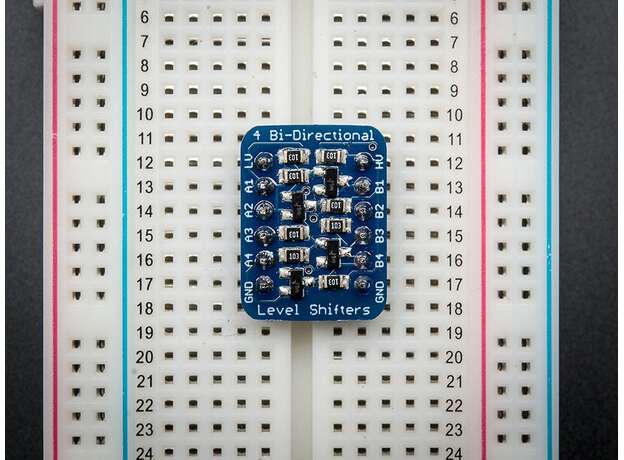

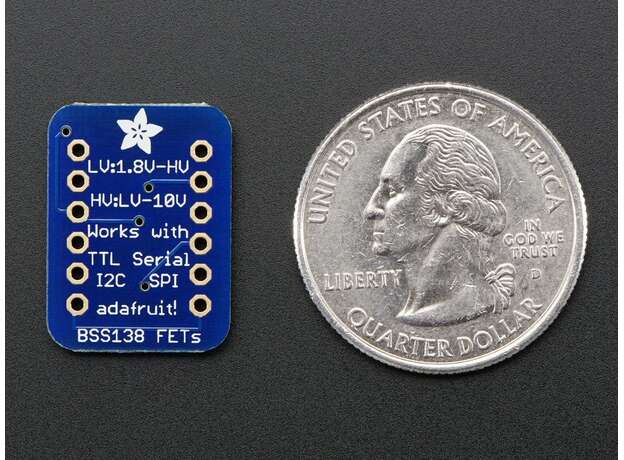

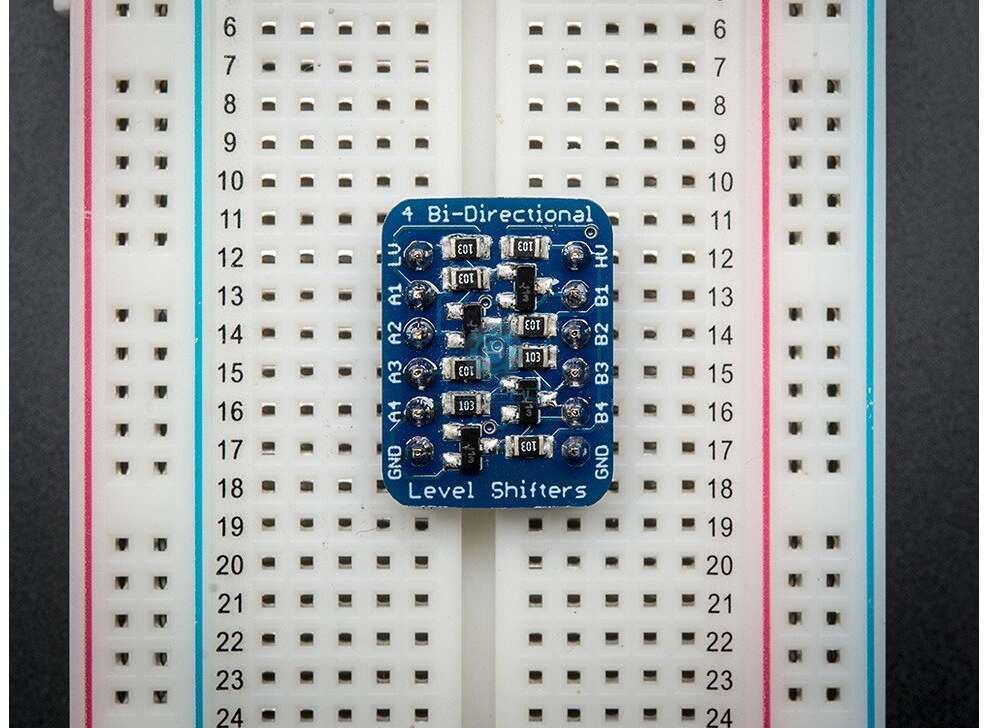

BSS138 Convertidor lógico 4-canales

Mover el mouse sobre la imagen para agrandar

$199.00
Precio con puntos: 239 puntos
Puntos de recompensa: 10 puntos
2 Artículo(s)
+
GTIN:7503024250381
LSIC0204-GA_53

BSS138 Convertidor lógico 4-canales. Un convertidor lógico permite interconectar dos dispositivos o sistemas digitales que trabajan a distinto voltaje lógico. El voltaje lógico es el nivel fisico de voltaje para lo cuál un sistema digital puede detectar un valor lógico de 0 a 1. Estos valores se conocen como datos digitales, comúnmente se les puede llamar verdadero o falso. De acuerdo a la técnología con la cuál este fabricado el dispositivo digital será el voltaje lógico con el que opere. La mayoría de las tarjetas Arduino operan a un voltaje lógico de 5 Vdc. Algunas otras tarjetas embebidas operan a voltajes lógicos de 3.3 Vdc como las tarjetas nucleo F401RE o freedom.

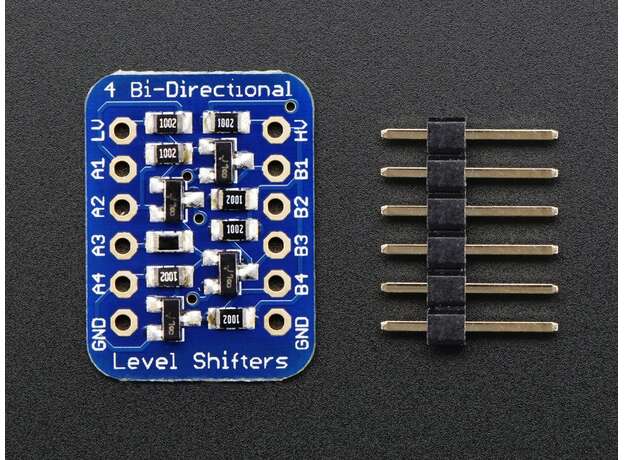

El BSS138 es un transistor de efecto de campo. La tarjeta de evaluación de la marca Adafruit esta diseñada usando 4 de estos transistores. Esto permite tener 4 canales bidireccionales que permiten convertir un nivel lógico de 5 Vdc a uno de menor voltaje como el de 3.3 Vdc ó viceversa.





Aplicaciones del BSS138



El transistor de efecto de campo BSS138 se usa comunmente en aplicaciones con sensores que operan a un voltaje inverior al de la tarjeta embebida. Por ejemplo, si se diseña una aplicación de lectura de temperatura con un sensor digital como el MCP9700 se DEBE de usar un sistema digital que pueda operar en ese rango de voltajes (3.3 Vdc). Por lo tanto, si se usa Arduino, esta tarjeta sería incompatible con dicho sensor. Para poder sobre pasar este contratiempo se usa un convertidor de niveles lógicos como el BSS138.



Productos HeTPro que requieren el BSS138



SI deseas comunicar un Arduino con algún dispositivo que funcione con una lógica de 3.3V, puedes usar al convertidor lógico BSS138. Algunos de los productos que funcionan a 3.3 Vdc son:



ADXL335-BSS138

 BMP085



 TSL2561 BSS138





Conexiones BSS138



Las conexiones del BSS138 son muy sencillas. Sólo se requiere conectar ambas fuentes a la tarjeta. El voltaje lógico bajo a VL y el voltaje lógico alto a VH. Ambas tierras DEBEN conectarse a GND respectivamente. Para usar cada canal se tienen las letras Ax y Bx donde x es un numero que va del 1 al 4. Las A's identifican a los voltajes lógicos bajos mientras que las B's representan a los voltajes lógicos altos.

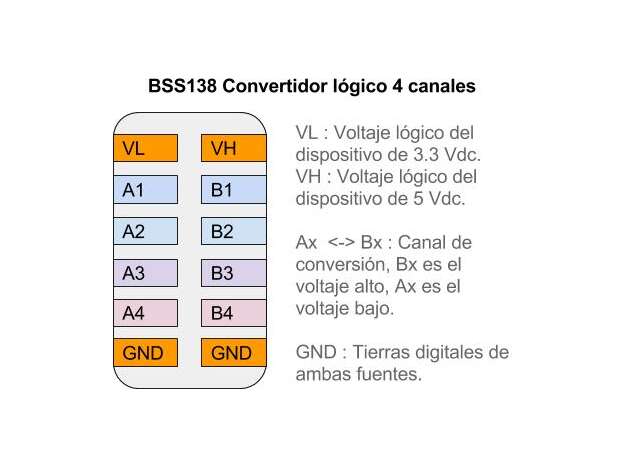

BSS138 Conexiones
