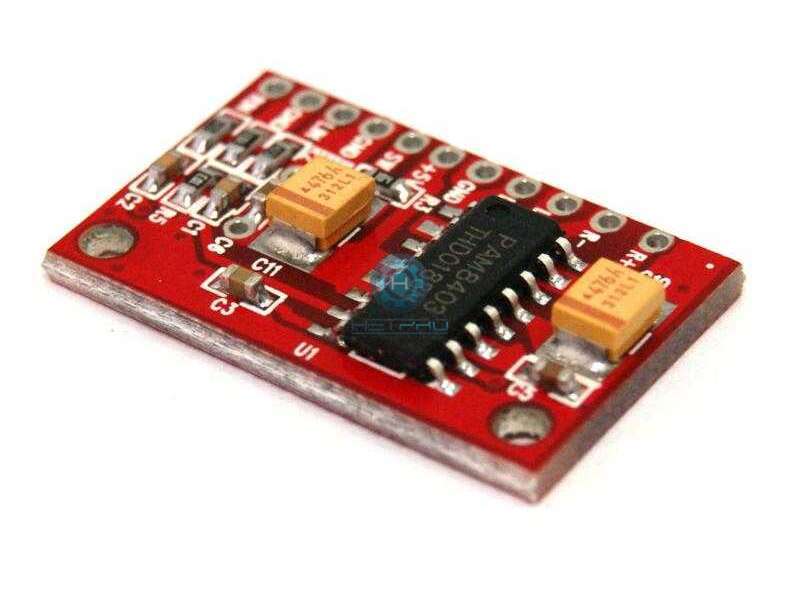

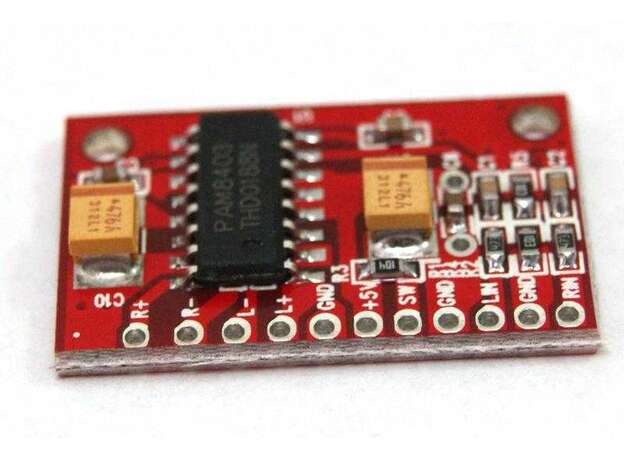

Amplificador-de audio 3W PAM8403

Mover el mouse sobre la imagen para agrandar

Precio de listas: $104.00
$83.00
Ahorras!: $21.00
Precio con puntos: 100 puntos
Puntos de recompensa: 4 puntos
74 Artículo(s)
Descuentos de mayoreo:
Cantidad 5+ 10+
Precio $78.85 $74.70
+
GTIN:7503022116603
APAM8403-0-AA83

El amplificador-de audio 3W PAM8403 es del clase-D. El amplificador de clase-D es aquel cuyos dispositivos amplificadores funcionan como switches electronicos. A diferencia de otros amplificdores de ganancia lineal. La señal que se amplificara es un tren de pulsos constantes que se encuentran en un estado de conducción y no conducción. El PAM8403 presenta una arquitectura sin filtro que permite al amplificador poderle conectar una bocina directamente, esto reduce el area de la PCB y por lo tanto el costo del amplificador de Audio clase D. La eficiencia del PAM8403 es mucho mejor que la de los amplificadores de clase AB. Este dispositivo se encuentra en un empaquetado SOP-16.



ESPECIFICACIONES



  • Fuente de alimentación: 2.5 - 5.5V.
  • Potencia de salida: 3W.
  • SNR: 90dB.
  • Eficiencia: >90%.
  • Apagado térmico.
  • Bajo ruido superior.
  • PRotección para corto circuitos.
  • No requiere filtro.

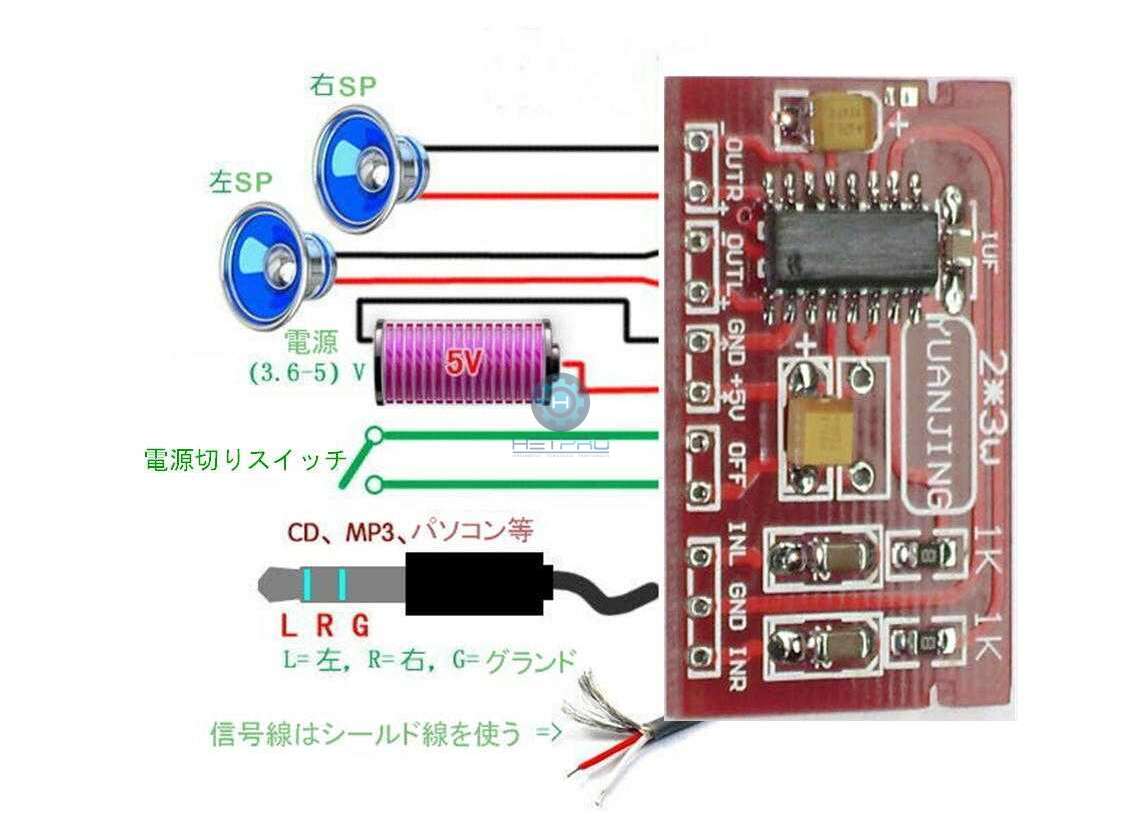

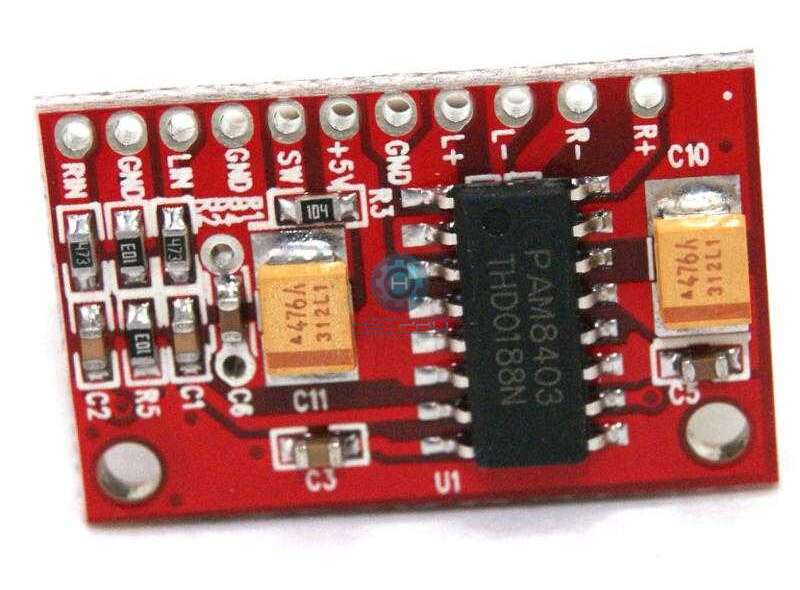

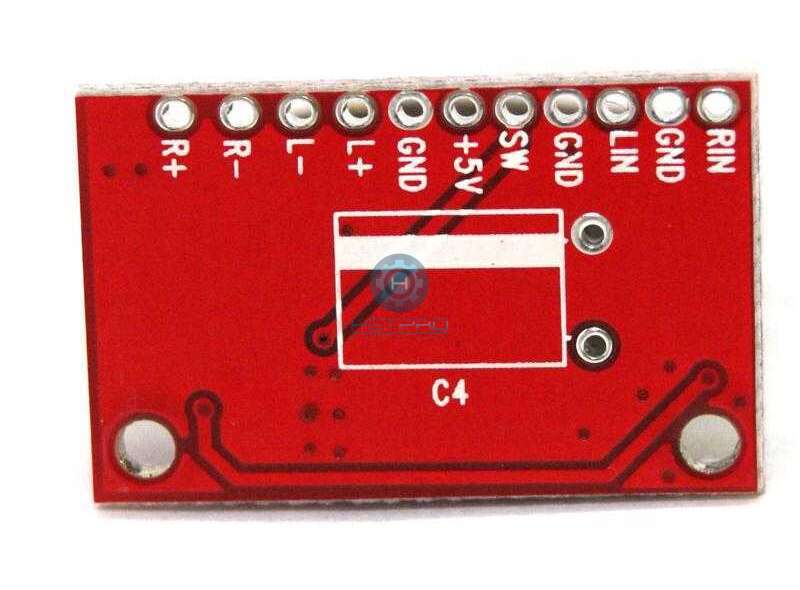

Descripción de los pines del PAM8403

Pin Nombre Función
R+ Canal derecho, salida positiva Salida para la conexión de la bocina, del canal derecho
R- Canal derecho, salida negativa Salida para la conexión de la bocina, del canal derecho.
L+ Canal izquierdo, salida positiva Salida para la bocina del canal izquierdo, terminal positiva.
L- Canal ziquierdo, salida negativa Salida para la bocina del canal izquierdo, terminal negativa.
GND Tierra Conexión a tierra de la fuente de alimentación
+5V Voltaje Conexión a 5 Vdc de la fuente de alimentación
SW Switch

Conexión de encendido, se activa en bajo

0 prendido

1 apagado

L in Entrada Izquierda Entrada de audio, canal izquierdo
R in  Entrada derecha Entrada de audio, canal derecho
