CLOUDRAY, 07503035717736, 34CE120FK-600

Precio

$14,500.00
Precio con puntos: 17400 puntos
Puntos de recompensa: 725 puntos
34CE120FK-600-0-GR41
1 disponibles
+

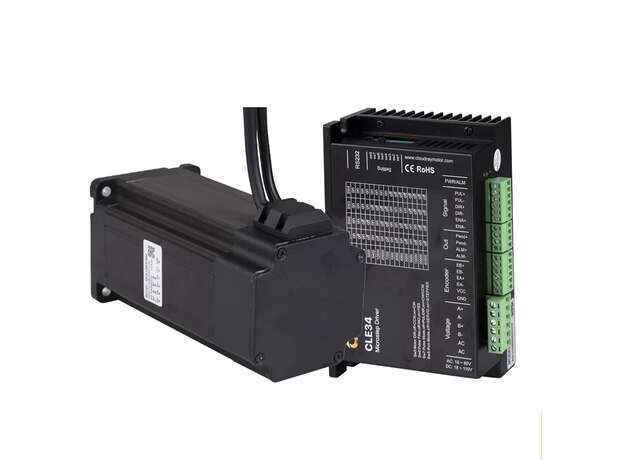

El 34CE120FK es un motor a pasos de lazo cerrado que funciona a una corriente de 6.0A y produce un torque de 12N por metro. La inercia es de 4000 g cm2. Permite un ángulo de paso de 1.8 grados +- 5%. Es un motor bipolar de un voltaje de 10.32V. La inductancia de la fase es de 8.3mH +- 20%. Incluye un controlador CLE34 el cual requiere de una fuente de alimentación de 18V  a 110 VDC de corriente directa o de 18 a 80VAC de corriente alterna. Al ser un motor de lazo cerrado este incluye un encoder que le permite no perder ningún paso.

Especificaciones

  • Modelo: 34CE120FK-600.
  • Número de fases: 2.
  • Ángulo por paso: 1.8 grados +- 5%.
  • Corriente: 6.0A.
  • Voltaje: 10.32.
  • Inductancia: 8.3mH +- 20%.
  • Resistencia por fase: 1.72 ohms +- 10%/
  • Número de cables: 4.
  • Inercia del rotor: 4000 gramos por centímetro cuadrado.
  • Carga de trabajo: 10N.
  • Carga radial permitida: 100 N en el final de eje.
  • Temperatura de trabajo: -20 a 50 grados centígrados.

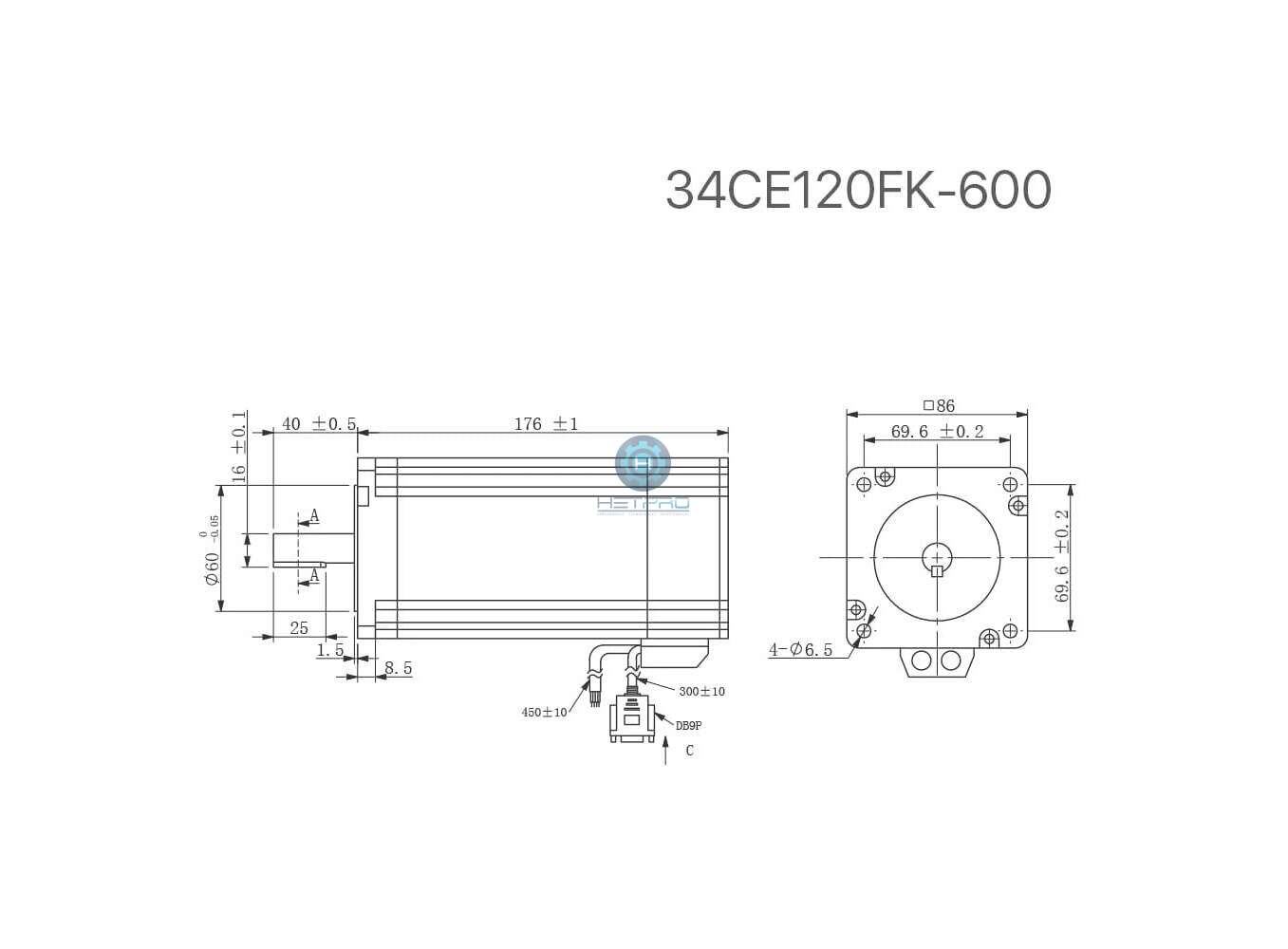

  • Diámetro del eje: 16mm.
  • Longitud del motor: 17.6 cm.
  • Peso: 5.32kg.

Controlador CLE34

El controlador CLE34 se basa en un procesador DSP de 32-bits que utiliza una tecnología de control vectorial y una función de servo modulación, que combinado con la retroalimentación del lazo cerrado, permite un ruido bajo, un bajo calentamiento, no pérdidas en los pasos y aplicaciones de alta velocidad.

Características

  • Fuente de alimentación necesaria: (20VAC a 80VAC) o (24  VDC a 100VDC).
  • Precisión del control: 4000 Pulsos por revolución.
  • Modo pulso: Dirección y paso, CW/CCW de doble pulso.
  • Control de corriente: Algoritmo de control servo vectorial.
  • Configura ciones: Mediante DIP switch o por software.
  • Rango de velocidad: 1200 a 1500 rpm, máximo de 4000 rpm.
  • Supresión de resonancia: Automática.
  • Ajuste de PID:Por software se pueden ajustar las características del control PID.
  • Filtro de paso: 2Mhz.
  • Alarma: Por sonido para sobrecorrientes, sobre-voltaje, error de posición, etc.
  • Aplicaciones: Máquinas de soldado, dispensador servo, máquinas de cableado, máquinas de etiquetado, cnc, para pick and place.
